Milline E{0}}ratta aku pinge sobib teile?

Rohelise transpordi esindajana on elektrijalgrattad kogu maailmas kiiresti populaarsust kogumas. Õige akupinge valimine on optimaalse sõidukogemuse, ohutuse ja kulutõhususe tagamisel võtmetegur.

See artikkel on teie professionaalne juhend - põhikontseptsioonidest praktilise ostmiseni -, pakkudes põhjalikku analüüsi 36 V, 48 V ja 52 V akusüsteemide kohta. See aitab teil teha teadlikke otsuseid, mis põhinevad teie isiklikel vajadustel.

Uurime, kuidas pinge mõjutab e-jalgratta jõudlust, sõiduulatust ja ohutust, käsitleme levinud ühilduvusküsimusi ja pakume lõpuks ostusoovitusi erinevate kasutajate stsenaariumide jaoks.

E{0}}jalgratta aku pinge põhikontseptsiooni mõistmine

E-jalgratta aku pinge on põhiparameeter, mis määrab selle elektrilise väljundvõimsuse, mõjutades otseselt jalgratta jõudlust ja tõhusust.

Pinget võib pidada akusüsteemi "elektriliseks rõhuks" -, mis sarnaneb veesurvega torus: kõrgem pinge tähendab suuremat potentsiaalset väljundvõimsust. E-jalgrattasüsteemides saadakse pinge mitme liitium-ioonelemendi järjestikuse ühendamisega; näiteks 36 V akupakett koosneb tavaliselt kümnest järjestikku ühendatud 3,6 V elemendist.

Aku pinge sobitamine üldises e-jalgrattasüsteemis on ülioluline.

Täielik e{0}}jalgratta toitesüsteem koosneb kolmest põhikomponendist: akust, kontrollerist ja mootorist. Optimaalse jõudluse tagamiseks peavad need olema õigesti sobitatud.

Kui aku toidab, reguleerib kontroller mootorile edastatava energia hulka, mis seejärel muundab elektrienergia mehaaniliseks energiaks, et jalgratast edasi juhtida.

Kogu selle protsessi vältel määrab pingetase süsteemi efektiivsuse ülemise piiri.

Tänasel turul on e-jalgratta aku kõige levinumad pinged 36 V, 48 V ja 52 V.

Need standardiseeritud pingetasemed on aastatepikkuse tööstuse arengu tulemus, tasakaalustades ohutust, jõudlust ja kulutegureid. Väärib märkimist, et e-jalgratta pingesüsteemid erinevad oluliselt elektrimootorratastest (tavaliselt 60 V või 72 V), mis pakuvad suuremat väljundvõimsust ja kiirust, kuid mille piirangud on rangemad.

Samuti on oluline eristada nimipinget tegelikust pingest.

Näiteks 48 V liitium-ioonaku töötab tavaliselt vahemikus 54,6 V (täielikult laetud) kuni 40 V (täielikult tühjendatud). See kõikumine on liitium-ioonide keemia loomulik tulemus ja juhtimissüsteem peab suutma sellega toime tulla. Selle mõistmine aitab sõitjatel aku olekut õigesti tõlgendada ja vältida järelejäänud mahu vale hindamist.

Tehnilisest vaatenurgast võivad kõrgema -pingega süsteemid vähendada sama väljundvõimsuse (P=V × I) töövoolu, mille tulemuseks on vähem soojuse teket, suurem tõhusus ja energiakadu kaablites ja pistikutes.

Seetõttu kipuvad suure-jõudlusega e-jalgrattad kasutama kõrgema-pingesüsteeme. Kuid need süsteemid nõuavad ka rangemat isolatsiooni, kaitset ja akuhaldust, mis on tarbijate jaoks õige seadistuse valimisel peamised kaalutlused.

-36 V, 48 V ja 52 V akusüsteemide põhjalik võrdlus

E-jalgrataste turg keerleb peamiselt kolme pingespetsifikatsiooni ümber, millest igaühel on oma positsioneerimine ja ideaalne kasutusjuht. Akueksperdina soovitan tarbijatel mõista nende pingetasemete põhimõttelisi erinevusi, mitte eeldada, et "kõrgem on alati parem". Uurime nende tavasüsteemide omadusi tehnilisest vaatenurgast.

36V EbikeAku

36 V süsteem on e-jalgrattatööstuse traditsiooniline standard, mis on tuntud oma kõrge küpsuse ja väljakujunenud{2}} tarneahela poolest.

Need akud on kõige kergemad (ligikaudu 2,5–3 kg) ja soodsaimad, mistõttu sobivad need väikese eelarvega kasutajatele või neile, kes hindavad kaasaskantavust.

Reaalses-kasutamises pakuvad 36 V süsteemid piisavalt võimsust tasasel linnasõidul, kuid neil puudub märgatavalt pöördemoment startides ja mäkketõusudel.

Testid näitavad, et 36 V aku, mis on ühendatud 350 W mootoriga, saavutab tavaliselt tasastel teedel maksimaalse kiiruse umbes 25 km/h, kuid kiirus langeb järsult alla 10 km/h kallakutel, mis on suuremad kui 5 kraadi, koos mootori müra suurenemisega.

See muudab selle ideaalseks lühikeseks{0}}linnasõiduks (10–15 km reisi kohta) või pedaali-abiks.

Selle energiatõhusus on parim väikese väljundvõimsuse korral (<200W), which suits casual riders who use e-assist occasionally.

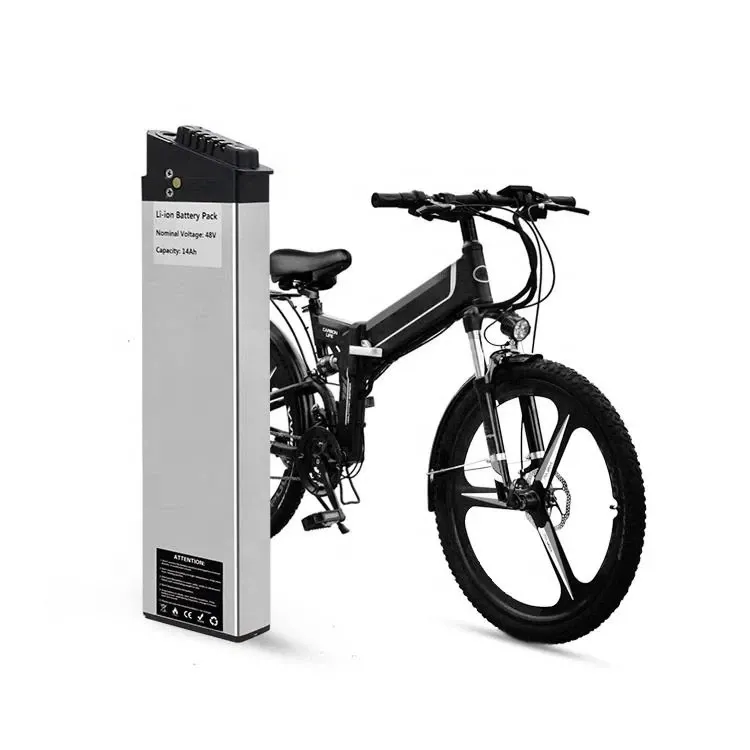

48V EbikeAku

48 V süsteemist on saanud domineeriv standard, mis moodustab üle 60% e-jalgrataste müügist Euroopas ja Põhja-Ameerikas.

Võrreldes 36 V-ga annab 48 V sama voolu juures umbes 33% rohkem võimsust, mille tulemuseks on kiirem kiirendus, parem ronimisvõime ja tõhusus.

Testid näitavad, et 48V 20Ah aku, mis on ühendatud 500W mootoriga, saab hõlpsasti hakkama ka alla 15-kraadise kallakuga, säilitades tasastel teedel kiiruse 30–35 km/h (olenevalt eeskirjadest).

Selle tegelik{0}}sõiduulatus keskmises-abirežiimis on tavaliselt 60–80 km, millest piisab terveks päevaks kasutamiseks.

Teine eelis on ühilduvus ja saadavus: alates akudest ja kontrolleritest kuni laadijateni on 48 V komponendid laialdaselt standardiseeritud ja konkurentsivõimelise hinnaga, mis vähendab hoolduskulusid.

Tasakaalustatud jõudluse, kaalu (4–5 kg) ja hinna kombinatsiooniga jääb see enamiku tootjate vaikevalikuks.

52VEbikeAku

52 V süsteem esindab e-jalgratta jõudluse tipptasemel ja seda peetakse 48 V "ülekiirendatud" versiooniks.

Kuigi see lisab ainult nominaalselt 4 V (umbes 8,3%), tagab see 10–15% suurema jõudluse ilma märkimisväärse kaalu või kulude suurenemiseta.

Tehniliselt kattub 52 V aku (täielikult laetud 58,8 V juures) paljude 48 V süsteemidega (maksimaalselt 54,6 V), võimaldades osalist ühilduvust.

Selle potentsiaali täielikuks ärakasutamiseks on soovitatav kasutada spetsiaalseid 52 V komponente.

Laborikatsed näitavad, et 52 V süsteemid paistavad silma kiirenduse poolest - 0–30 km/h ajad on umbes 18% kiiremad kui 48 V süsteemid ning pidev ronimine tekitab vähem soojust ja 5–7% suurema efektiivsusega.

See pingetase sobib ideaalselt sporti{0}}orienteeritud sõitjatele, kes on silmitsi järskude mägedega või veavad rasket lasti (nt lapseistmeid või pagasit).

Puudused: vähem komponentide valikuid ja võimalikud garantii- või vastavuspiirangud mõnel turul.

Tabel: Kolme pingesüsteemi põhiparameetrite võrdlus

Tehnoloogilise arengu seisukohast jääb 48 V lähitulevikus domineerima, samas kui 52 V on suure jõudlusega segmendis üha enam jõudmas.

Samal ajal liigub 36 V tõenäoliselt kergete või alg{1}}taseme rakenduste poole.

Kuidas valida oma sõiduvajadustele sobiv akupinge

Õige pinge valimine ei ole lihtne tehniline võrdlus, vaid kõikehõlmav otsus, mis põhineb teie sõidustsenaariumil, vajadustel ja eelarvel.

Siin on soovitused erinevate kasutajaprofiilide jaoks:

Linnasõitjad

Tõhusus ja taskukohasus on esikohal.

Kui teie sõidud on tasasel maastikul alla 15 km ja kannate harva raskeid koormaid, piisab 36 V pingest.

See hoiab e-jalgratta valgusena (tavaliselt<20 kg) and easy to carry or charge.

If your commute includes inclines (>5 kraadi) või sagedased peatumised, 48 V tagab sujuvama kiirenduse, parema soojusjuhtimise ja pikema eluea.

Äärelinna/pikama{0}}sõitjad

Kui teie ühesuunaline{0}}pendeldamine ületab 20 km, eelistage 48 V.

See tagab parema energiatõhususe (15–20% kõrgem kui 36 V) ja väiksema pingelanguse suurtel kiirustel.

30–50 km igapäevaste sõitude jaoks on soovitatav 48 V 15 Ah+ seadistus.

Mägisõitjad

Sagedased mäkketõusud nõuavad 52 V pinget.

See hoiab mootori optimaalses kasuteguri vahemikus ja väldib ülekuumenemist suurtest voolukoormustest.

Testid näitavad, et 52 V süsteemid töötavad identsetes tingimustes 8–12 kraadi jahedamalt kui 48 V süsteemid.

Ideaalne maastikul-, rasketel koormatel või pikkadel tõusudel.

Kaubandus-/tarnekasutajad

Ärirakenduste jaoks pakuvad 48 V süsteemid parimat kogukulu ja töökindlust.

Need kestavad kauem (üle 800 tsükli vs. ~600 36 V puhul) ja toetavad standardiseeritud aku-vahetussüsteeme -, mis on pideva töö jaoks olulised.

Spetsiaalsed-ratturid

• Kaubarattad: 48 V või 52 V võimsusega 20 Ah või rohkem.

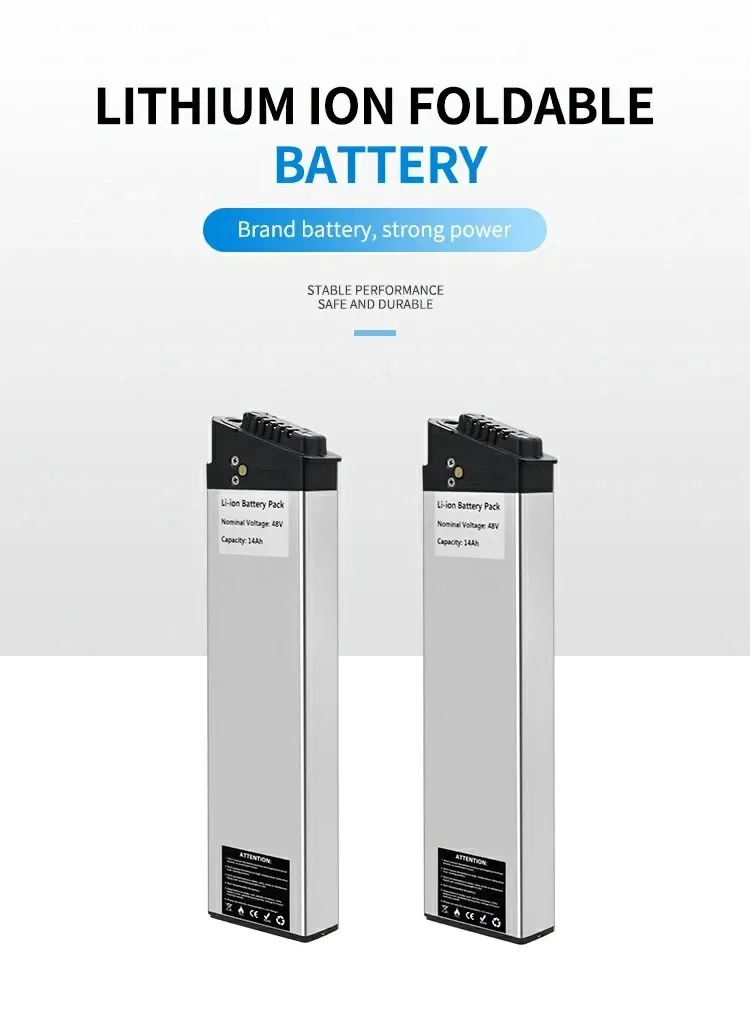

• Kokkupandavad e-jalgrattad: 36V või 48V väikese mahutavusega (10–13Ah).
• Vanemsõitjad: 48 V süsteemid stabiilsuse ja kasutusmugavuse tagamiseks.

Regulatiivne märkus:

EL piirab e-jalgrataste pidevat mootorivõimsust kuni 48 V ja vähem kui 250 W või sellega, samas kui Põhja-Ameerikas kehtivad erinevad osariigi eeskirjad.

36 V ja 48 V vastavad peaaegu kõikjal, kuid 52 V võib vajada täiendavat sertifikaati.

Kuidas pinge mõjutab E{0}}jalgratta jõudlust

E-ratta jõudlus sõltub mitme süsteemi koos töötamisest ja pinge mängib selles tasakaalus olulist rolli.

Pinge vs vahemik

Vahemiku määrab kogu energiamaht (Wh=V × Ah), mitte ainult pinge.

Kõrgem pinge aga parandab efektiivsust, vähendades voolu- ja soojuskadusid.

Testid näitavad, et 48V 20Ah (960Wh) süsteemid saavutavad 30–35% pikema tööulatuse kui 36V 20Ah (720Wh) tänu nii suuremale energiale kui ka efektiivsusele.

Pinge vs kiirus

Mootori kiirus on ligikaudu võrdeline pingega, kuid tegelikud{0}}maailmapiirangud tulenevad kontrolleritest, ülekandest ja eeskirjadest.

500 W 36 V süsteem võtab voolu 13,9 A, samas kui sama võimsus 48 V juures vajab ainult 10,4 A, mis tähendab vähem soojust ja pikemat püsivat väljundit.

Ronimise jõudlus on veelgi kasulikum: 36 V süsteemid kaotavad 10-kraadisel kallakul kiirusest 50–60%, 48 V kaotab 30–40% ja 52 V ainult 20–30%.

Pinge vs ohutus

Kõrgem pinge suurendab jõudlust, aga ka elektririski.

48 V aku (13S) pinge võib ulatuda 54,6 V - 60 V alalisvoolu ohutusläve - lähedal, samas kui 52 V (14S) aku pinge on 58,8 V.

See nõuab rangemat isolatsiooni, BMS-i täpsust ja kvaliteetset tootmist.

Peamised riskid hõlmavad järgmist:

Elektrikaare tekkimine ühendamise/lahtiühendamise ajal

Kõrgemad isolatsiooni- ja kliirensinõuded

Kompleksne BMS monitooring ja tasakaalustamine

Soojusjuhtimise väljakutsed

Hästi kujundatud UL2849 / EN15194 sertifikaadiga süsteemid tagavad ohutuse rangete väärkasutuse testimise kaudu.

Pinge vs aku tööiga

Kõrgema pingega-süsteemide elutsükkel on tänu vähenenud voolupingele üldiselt pikem.

Laborikatsed näitavad, et 48 V süsteemid kestavad üle 800 tsükli, samas kui 36 V keskmine on umbes 600.

Pinge vs temperatuuri jõudlus

Külmas keskkonnas (alla 0 kraadi) säilitavad kõrge-pingesüsteemid parema väljundi:

-10 kraadi juures säilitab 48V ~75%, 36V vaid ~60% normaalsest võimsusest.

See muudab 48 V ja 52 V süsteemid eelistatavamaks külmas kliimas.

Tabel: pinge mõju E{0}}jalgratta jõudluse indikaatoritele

Kas erinevaid akupingeid saab vahetada?

Kui e-jalgrattaakud vananevad või halvenevad, kaaluvad kasutajad sageli nende asendamist või täiendamist -, mis põhjustab levinud küsimuse:

Kas erineva pingega akusid saab kasutada vaheldumisi?

Vastus: mitte alati.

Ühilduvus sõltub kontrollerist ja mootori konstruktsioonivahemikust.

• Veidi kõrgemad pinged (nt 52 V kasutamine 48 V süsteemides) võivad toimida, kuid võivad käivitada ülepingekaitse või lühendada komponendi eluiga.
• Oluliselt kõrgema pinge kasutamine (nt 60 V 48 V peale) võib kahjustada kontrollerit või mootorit.
• Madalam pinge (nt 36 V 48 V süsteemis) võib põhjustada kehva jõudluse või süsteemi rikke.

Arvesse tuleb võtta ka füüsilist suurust ja pistikute ühilduvust. - plii-happe- ja liitiumpakendid erinevad kaalu, suuruse ja paigutuse poolest.

Tähtis. Ärge kunagi segage plii-happe- ja liitiumakusid, isegi mitte sama pinge korral. Nende laadimis-/tühjenemiskäitumine on erinev, mis võib põhjustada tasakaalustamatust, lühenenud kasutusiga või tulekahju.

Kasutage alati spetsiaalseid laadijaid ja veenduge, et nende keemia, mahutavus ja disain sobivad kokku.

Järeldus

48 V süsteem jääb turu peavooluks tänu oma tasakaalustatud jõudluse, vastavuse ja väärtuse kombinatsioonile.

52 V süsteem pakub praktilist jõudluse uuendust kasutajatele, kes vajavad lisavõimsust, samas kui 36 V süsteem on muutumas nišivalikuks kergete ja vähenõudlike -stsenaariumide jaoks.

Pidage meeles: pinge on ainult üks e-jalgratta jõudluse - võimsuse (Ah) mõõde, keemia ja elemendi kvaliteet on võrdselt või olulisemad.

Akutehnoloogia areneb jätkuvalt ja uued standardid ilmnevad sageli.

Kuigi pinge määrab potentsiaali, sõltub tegelik jõudlus süsteemi disainist, kvaliteedist ja tasakaalust.
