Kui tegemist on erinevate rakenduste toitesüsteemide laiendamisega, on mitme 12-voldise aku ühendamine tavaline praktika. Olenemata sellest, kas toitate haagissuvilat, paati või isegi päikeseenergiasüsteemi, kahe 12-voldise aku paralleel- või järjestikuse ühendamise mõistmine aitab teil saavutada soovitud pinge või võimsuse. Selles juhendis tutvustame teile põhitõdesid, kuidas ühendada kaks 12-voldist akut paralleelselt ja järjestikku, tuues välja iga meetodi eelised ja kaalutlused.
Mida tähendab "patareide ühendamine paralleelselt ja seeriana"?
Enne "kuidas-teemasse" sukeldumist teeme selgeks, mida akude paralleelne ja jadaühendamine tegelikult tähendab:
Seeriaühendus: see meetod suurendab teie akupanga pinget, säilitades samal ajal mahutavuse (AH). Näiteks kaks järjestikku ühendatud 12 V akut toodavad 24 V, kuid säilitavad sama ampritunni võimsuse.
Paralleelühendus: see meetod suurendab võimsust (amper-tunni nimiväärtus), kuid pinge jääb samaks. Seega, kui ühendate kaks 12 V akut paralleelselt, on teil endiselt 12 V, kuid üldine võimsus kahekordistub, võimaldades enne laadimist kauem töötada.
Kahe 12-voldise aku ühendamine järjestikku
Jadaühendus on ideaalne, kui teil on vaja oma süsteemi pinget tõsta. Kahe 12-voldise aku järjestikku ühendamiseks tehke järgmist.
Tuvastage klemmid: igal 12 V akul on positiivne (+) ja negatiivne (-) klemm.
Patareide ühendamine: Ühendage esimese aku plussklemm teise aku negatiivse klemmiga hüppajaga.
Tulemuseks olev konfiguratsioon: nüüd on teie kombineeritud pinge 24 V, kusjuures esimese aku positiivne klemm ja teise aku negatiivne klemm on jäänud teie laadimis- või toitesüsteemiga ühendamiseks.
Oluline näpunäide: Veenduge alati, et mõlemad patareid on pinge ja mahutavuse poolest identsed. Erineva võimsuse või pingega akude segamine võib põhjustada laadimisprobleeme ja lühendada akupanga eluiga.
Peamised kaalutlused seeriaühenduste jaoks:
Ampertund (AH) jääb samaks kui ühe aku puhul, kuid te kahekordistate pinget.
Ühtlase jõudluse tagamiseks veenduge, et mõlemad akud oleksid sama kaubamärgi, mudeli ja vanusega.
Ärge kunagi ristage positiivseid ja negatiivseid klemme, kuna see võib põhjustada lühise, mis võib põhjustada kahjustusi või ohutusriske.

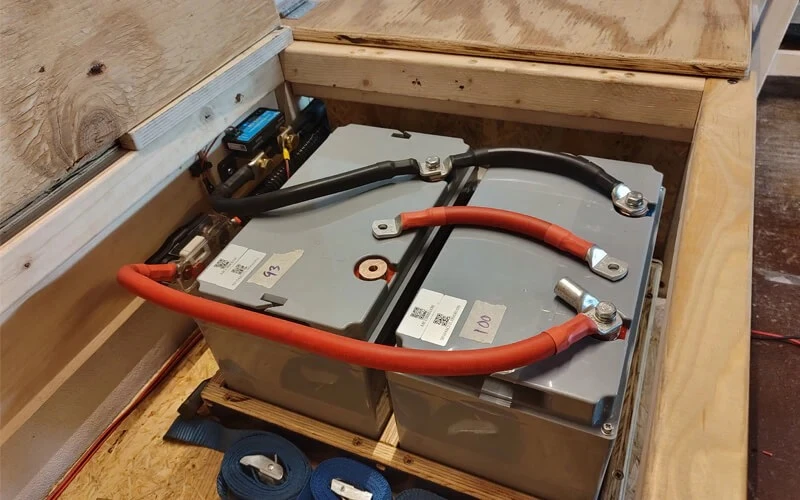

Kuidas ühendada paralleelselt kahte 12-voldist akut
Kui teie eesmärk on suurendada oma süsteemi võimsust ilma pinget muutmata, on paralleelühendused õige tee. Kahe 12 V aku paralleelseks ühendamiseks tehke järgmist.
Tuvastage klemmid: Nagu varemgi, on igal akul positiivne (+) ja negatiivne (-) klemm.
Ühendage positiivsed klemmid: kasutage mõlema aku positiivsete klemmide ühendamiseks hüppajat.
Ühendage negatiivsed klemmid: samamoodi kasutage mõlema aku negatiivsete klemmide ühendamiseks teist ühendusjuhet.
Tulemuseks olev konfiguratsioon: teie süsteem jääb pingele 12 V, kuid kogu ampritundide arv (võimsus) suureneb. Näiteks kui igal akul on 35AH reiting, on teie akupanga kogumaht 70AH.
Peamised kaalutlused paralleelsete ühenduste jaoks:
Pinge jääb samaks, kuid võimsus (AH) suureneb.
Tasakaalustatud laadimise ja tühjenemise tagamiseks kasutage alati identse pinge ja mahuga akusid.
Kui kasutate akudest suurt voolu, peate võib-olla kasutama suurenenud vooluga toimetulemiseks suuremaid kaableid.
Soovitatav on ühendada ühe aku pluss- ja teise aku miinusklemmiga, et tasakaalustada mõlema aku koormust ja laadimist.
Levinud vead, mida vältida
Kuigi kahe aku ühendamine võib tunduda lihtne, on mõned vead, mis võivad teie süsteemi jõudlust mõjutada.
Ebaühtlane laadimine/tühjenemine: Kui kasutatakse erineva võimsusega akusid, võib väiksema võimsusega aku üle töötada, mis toob kaasa enneaegse rikke.
Vale juhtmestik: positiivsete ja negatiivsete klemmide ristamine võib põhjustada lühiseid, mille tulemuseks on akude ja süsteemi kahjustamine.
Erinevad akutüübid: erinevat marki või tüüpi akude (nt geel- vs. AGM vs. liitiumpatareide) segamine võib põhjustada ebaühtlase pinge, mis võib põhjustada laadimise või tühjenemise ajal tõrkeid.
Ebapiisavad kaablid: kui kasutatavad kaablid on vajaliku voolu jaoks liiga õhukesed, võivad need üle kuumeneda ja süsteemi kahjustada. Kasutage alati kaableid, mis on teie praeguse vooluhulga jaoks sobiva nimetusega.
Täpsem konfiguratsioon: seeria-paralleelühendus
Neile, kes vajavad nii suuremat pinget kui ka võimsust, sobib seeria-paralleelkonfiguratsioon. See seadistus hõlmab patareide järjestikku ühendamist pinge suurendamiseks ja seejärel mitme seeriakomplekti paralleelset ühendamist võimsuse suurendamiseks.
1. samm: seeriapatareid: ühendage soovitud pinge saavutamiseks kaks akut järjest (nt kaks 12 V akut järjest, et luua 24 V).
2. samm: paralleelühendus. Kui teil on mitu järjestikku ühendatud komplekti, saate need komplektid paralleelselt ühendada, et suurendada üldist võimsust.
See on eriti kasulik, kui vajate kõrgepingesüsteemi (nt 24 V või 48 V), millel on suurem ampertunnivõimsus pikaajaliste rakenduste jaoks, nagu päikesesüsteemid, haagissuvilad või elektrijalgrattad.
Järeldus
Ükskõik, kas ühendate kaks 12 V akut järjest pinge suurendamiseks või paralleelselt võimsuse suurendamiseks, on optimaalse jõudluse tagamiseks oluline mõista aku juhtmestiku põhialuseid. Õigete protseduuride järgimine ja levinud vigade vältimine aitab teil luua usaldusväärse elektrisüsteemi, mis vastab teie konkreetsetele vajadustele.
Miks valida oma akulahenduste jaoks GEB?

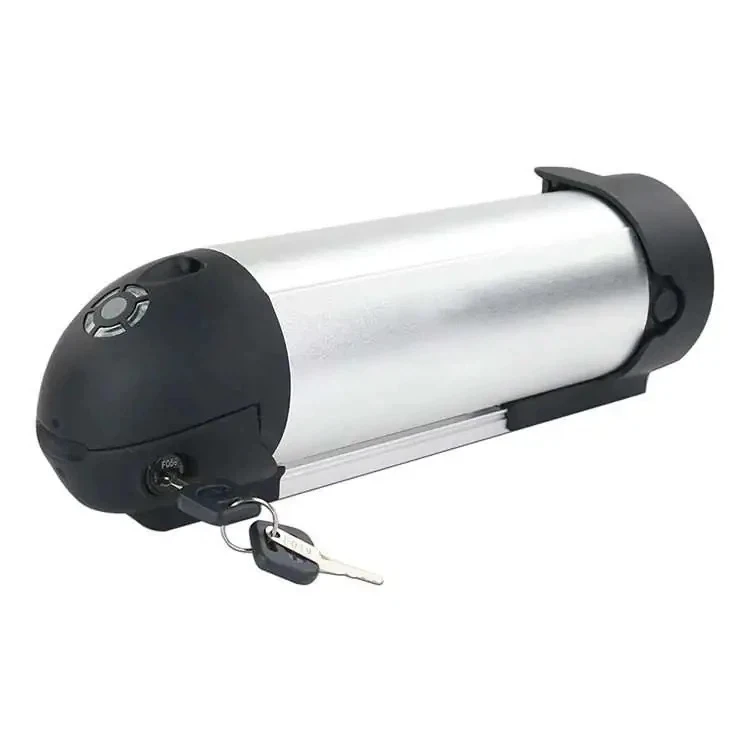

Ettevõttes GEB (General Electronics Technology Co., LTD) oleme spetsialiseerunud kvaliteetsete liitiumioonakude pakkumisele elektrijalgratastele, sealhulgas populaarsetele36V e-jalgratta aku. Meie akud on tuntud oma suure energiatiheduse, kerge disaini ja pika tööea poolest, mistõttu on need ideaalsed nõudlike rakenduste jaoks.
