Kasvavas elektrisõidukite valdkonnas on nõudlus suure jõudlusega elektrijalgrataste (E-bike) akude järele suurenenud, kuna on vaja pikemat sõiduulatust, paremat ohutust ja suuremat tõhusust. Liitium-ioon (Li-ion) aku on iga e-jalgratta üks kriitilisemaid komponente. Nagu tipptootjaelektrilised jalgrattaakud HiinasSelles artiklis käsitletakse põhilist tootmisprotsessi ja disainilahendusi elektrijalgrataste töökindlate ja suure jõudlusega liitiumioonakude ehitamiseks.
E-jalgratta liitiumioonakude põhitõdede mõistmine
Liitiumioonakud on elektrijalgrataste jõuallikad, pakkudes suurt energiatihedust, pikka tööiga ja suhteliselt kerget kaalu võrreldes traditsiooniliste pliiakudega. Need komplektid koosnevad tavaliselt mitmest järjestikku või paralleelselt paigutatud liitiumelemendist, mis tagavad jalgratta mootori tõhusaks tööks vajaliku pinge ja võimsuse.
Aku konstruktsioon peab tagama ühilduvuse E-bike'i toitesüsteemiga, maksimeerides pöördemomenti, kiirendust ja sõiduulatust. Liitiumraudfosfaat (LiFePO4) ja liitium-nikkel-mangaankoobaltoksiid (NMC) on elektrijalgrataste akudes kõige levinumad kemikaalid, millest igaühel on stabiilsuse, eluea ja energiatiheduse osas konkreetsed eelised.

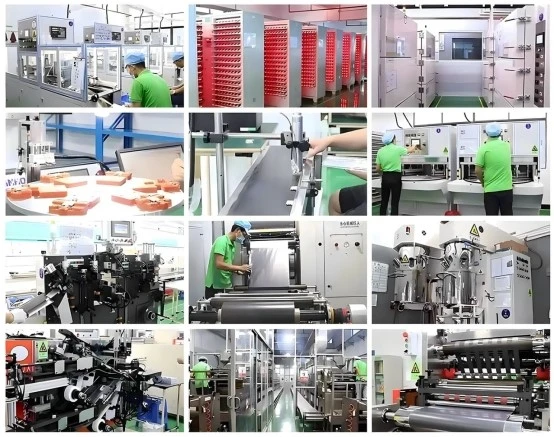

Elektrijalgratta liitiumioonakude tootmisprotsess
E-jalgrataste liitiumioonaku valmistamise protsess on keerukas, hõlmates mitmeid põhietappe, et tagada nii jõudlus kui ka ohutus.
1. samm: tooraine valimine ja rakkude ettevalmistamine
Tootmisprotsess algab akuelementide hoolika valikuga. E-jalgratta liitiumioonakud kasutavad tavaliselt silindrilisi elemente (nagu 18650 või 21700), prisma- või kottelemente, millest igaüks valitakse vastavalt soovitud rakendusele. Kvaliteedi ja järjepidevuse tagamiseks hangivad tootjad rakke usaldusväärsetelt tarnijatelt. Seejärel sorteeritakse rakud põhiomaduste, nagu pinge ja sisetakistus, alusel, et tagada ühtlus ja pikaajaline jõudlus.
2. samm: akuelemendi kokkupanek

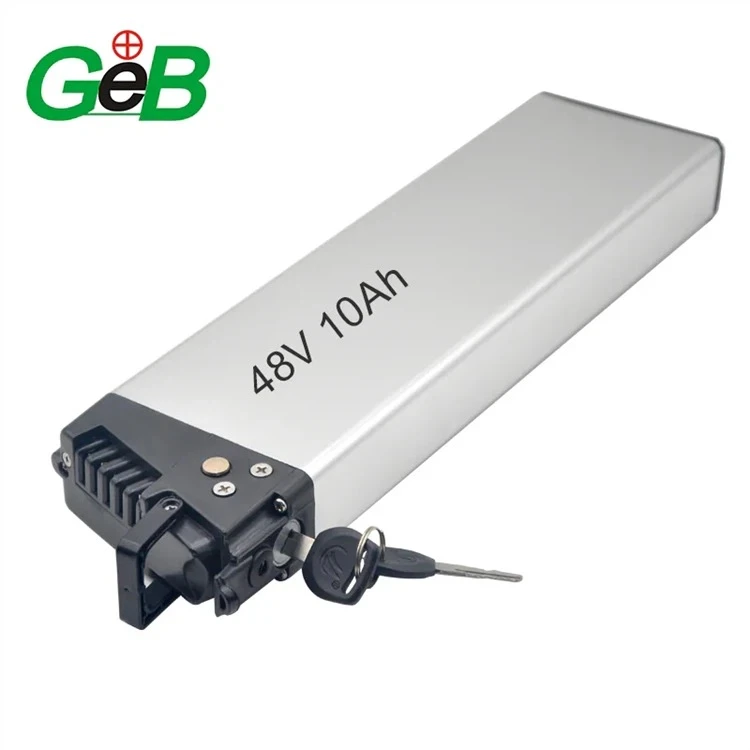

Kui rakud on ette valmistatud, algab monteerimisprotsess. See hõlmab elementide järjestikku või paralleelset ühendamist, olenevalt E-bike süsteemi vajalikust pingest ja võimsusest. Näiteks võib tüüpiline 48 V elektrijalgratta aku kasutada järjestikku 13-14 elementi (igaüks 3,7 V), samas kui suure jõudlusega e-jalgrataste suuremad akud võivad vajada lisaelemente.
Lahtrid on paigutatud kaitsekorpusesse, mis on sageli valmistatud vastupidavast ABS-plastikust, mis pakub löögikindlust ja korrosioonikaitset. See korpus on loodud kaitsma akut väliste tingimuste, nagu vesi, tolm ja äärmuslikud temperatuurid, eest.
3. samm: akuhaldussüsteemi (BMS) integreerimine
Akukomplekti oluline komponent on akuhaldussüsteem (BMS). BMS jälgib aku seisukorda, reguleerides laadimis- ja tühjenemistsükleid, kaitstes elemente ülelaadimise, ülelaadimise ja lühiste eest. BMS tagab ka aku üldise ohutuse, säilitades elementide soojusregulatsiooni ja pinge tasakaalu.
Tipptasemel E-bike süsteemides on integreeritud arenenud nutikad BMS-lahendused koos CANBUS- või UART-kommunikatsiooniprotokollidega, et jälgida jõudlust reaalajas ning võimaldada diagnostikat ja optimeerimist kasutamise ajal.
4. samm: isolatsioon ja ohutusfunktsioonid
Akukomplekt peab olema korralikult isoleeritud, et vältida lühiseid ja tagada töö ajal ohutus. Soojusisolatsioonimaterjalid on lisatud kaitseks soojuse tekke eest, kvaliteetset juhtmestikku ja pistikuid aga elementide ja mootori vahelise turvalise ühenduse tagamiseks.
Pakendi konstruktsioon sisaldab ka sisemisi turvaelemente, nagu kaitsmed ja rõhualandusventiilid, et kaitsta selliseid riske nagu termiline ärajooksmine või välised füüsilised kahjustused.
Elektroonilise jalgratta aku konstruktsiooni kaalutlused
E-jalgrataste liitiumioonaku projekteerimisel tuleb arvesse võtta mitmeid olulisi tegureid:
Pinge- ja võimsusnõuded: projekteerimisprotsessi esimene samm on konkreetse E-jalgratta mudeli pinge- ja võimsusnõuete mõistmine. Näiteks annab 48 V aku tavaliselt suurema jõudlusega E-jalgrataste jaoks vajaliku võimsuse. Võimsus, mõõdetuna ampertundides (Ah), määrab, kui kaugele E-bike suudab ühe laadimisega sõita, mis on ülioluline nii pendeldajate kui ka harrastussõitjate jaoks.
Aku vormitegur: E-jalgratta akud on erineva kujuga, näiteks silindrilised, prismakujulised või kottelemendid. Igal vormiteguril on ainulaadsed eelised. Silindrilised elemendid on vastupidavad ja kulutõhusad, samas kui prismaatilised elemendid on ruumisäästlikumad ning kottelemendid on kerged ja paindlikud, ideaalsed kompaktsete või kohandatud disainide jaoks. Kujutegur mõjutab otseselt aku üldist disaini, sealhulgas selle suurust, kuju ja jõudlust.
Temperatuuri juhtimine: Liitium-ioonakud on tundlikud temperatuurikõikumiste suhtes ning äärmuslik kuumus või külm võib oluliselt mõjutada nende jõudlust ja eluiga. Akukomplekt peab sisaldama tõhusaid soojusjuhtimislahendusi, et säilitada optimaalne töötemperatuur, eriti piirkondades, kus valitsevad äärmuslikud ilmastikutingimused. Soojuse hajumise juhtimiseks on sageli kaasatud jahutusplaadid või termopadjad.
Vastupidavus ja kaitse: aku väliskest peab olema vastupidav ja vastupidav löökidele, vibratsioonile ja keskkonnateguritele, nagu vesi ja tolm. Paljud tootjad valivad ABS-plasti selle vastupidavuse, kulude ja valmistamise lihtsuse tõttu. Lisaks on integreeritud kaitseahelad ja kaitsmed, et vältida ülevoolu, ülelaadimist ja lühiseid, suurendades E-jalgratta aku üldist ohutust.
Kvaliteedikontroll ja testimine
E-jalgrataste liitiumioonakude kvaliteedi ja ohutuse tagamine on ülioluline. Tootmisprotsessi igas etapis rakendatakse rangeid kvaliteedikontrolli meetmeid. Nende hulka kuuluvad üksikute elementide pinge ja takistuse testimine, monteerimise ühtsuse tagamine ja akuhaldussüsteemi (BMS) korrektse toimimise kontrollimine.
Lõplik testimine hõlmab paki jõudluse hindamist erinevates tingimustes, sealhulgas laadimis- ja tühjendustsüklid, termilised testid ja võimsuse testimine. Eesmärk on tagada, et aku vastaks kõrgeimatele jõudluse, töökindluse ja ohutuse standarditele.
Suundumused elektrijalgratta akude tootmises
E-jalgrataste akude tööstus jätkab uuendusi, mille eesmärk on parandada energiatihedust, vähendada kaalu ja suurendada ohutust. Tootjad uurivad uusi akukemikaale, nagu liitiumraudfosfaat (LiFePO4), mis pakub suurepärast termilist stabiilsust ja pikemat tööiga. Lisaks võtavad tootjad oma keskkonnamõju vähendamiseks kasutusele säästvaid tavasid, sealhulgas akude ringlussevõttu ja energiatõhusaid tootmistehnikaid.
Teine oluline trend on kiirlaadimistehnoloogiate areng, mis vähendab oluliselt E-jalgratta aku laadimiseks kuluvat aega. Kuna nõudlus elektrijalgrataste järele kasvab, on neil uuendustel ülioluline roll üldise E-jalgratta kasutuskogemuse parandamisel.
Järeldus
Liitiumioonaku on iga E-jalgratta kriitiline komponent ning selle projekteerimine ja tootmisprotsess on suure jõudlusega, usaldusväärse ja ohutu toote tarnimiseks hädavajalikud. Mõistes elektrijalgratta akude tootmise põhietappe – alates elementide sortimisest ja kokkupanemisest kuni täiustatud akuhaldussüsteemide integreerimiseni – saavad tootjad toota akusid, mis toidavad järgmise põlvkonna elektrijalgrattaid. Akutehnoloogia jätkuva arengu tõttu paistab E-jalgrataste tulevik helgem kui kunagi varem.
