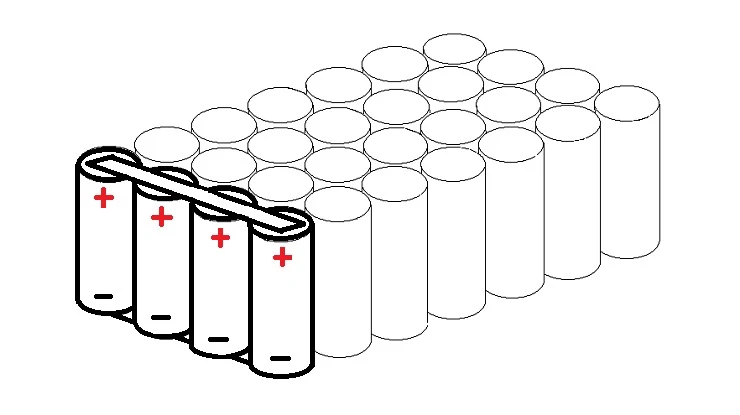

Akukomplektide projekteerimisel võib valik seeria- ja paralleeli vahel oluliselt mõjutada aku jõudlust, ohutust ja pikaealisust. Akukomplekti disain on keeruline ja delikaatne, mis nõuab põhjalikku arusaamist mõningatest peamistest tehnilistest probleemidest. Selles artiklis käsitletakse akude seeriate ja paralleelse disaini tehnilisi väljakutseid kümnest aspektist, nagu aku konsistents, pinge ja voolu ühtlustamine ning soojusjuhtimissüsteemi disain.
1. Aku on ebaühtlane
Aku järjepidevus viitab iga akuüksuse sarnasusele mahu, pinge, sisetakistuse, tühjenemiskõvera jms osas. Aku jõudluse erinevused võivad põhjustada probleeme jada- või paralleelakude puhul. Näiteks seeriakonfiguratsioonis mõjutab akuploki üldist jõudlust halvim element; Paralleelses konfiguratsioonis võivad jõudluse erinevused põhjustada voolu ebaühtlast jaotumist, mis mõjutab kogu akukomplekti eluiga ja tõhusust.
Probleem:Seeriakonfiguratsioonis, kui üks aku on tühi, ei saa kogu akupakett täielikult tühjeneda, mis põhjustab energia raiskamist ja tõhususe vähenemist; Paralleelses konfiguratsioonis on erinevate akude voolukoormus erinev, mis võib kergesti põhjustada akude lokaalset ülekuumenemist ja jõudluse halvenemist.
Lahendus:
Aku sõelumine:Tootmisprotsessis tuleks iga akuüksuse rangeks sõelumiseks kasutada ülitäpseid testimisseadmeid, et tagada parameetrite, nagu võimsus, pinge ja sisemine takistus, kõrge järjepidevus. Levinud sõelumismeetodid hõlmavad OCV-testi (avatud vooluahela pinge), sisemise takistuse testi ja võimsuse testi. Need testid eemaldavad tõhusalt mittestandardsed akud ja väldivad ebaühtlaste akuelementide kokkupanemist.
Tasakaalustusahela disain:Integreerige aktiivsed või passiivsed tasakaalustusahelad akuhaldussüsteemi (BMS). Aktiivne tasandusahel võib elektrienergiat üle kanda lülitusinduktiivsuse või mahtuvuse kaudu, et realiseerida energia ümberjaotamine akus. Passiivne võrdsustamine reguleerib aku pinget, tarbides liigset energiat. Aktiivne tasakaalustamine on keerukas, kuid tõhus, sobib suure mahutavusega akudele ning passiivne tasakaalustamine väikestele ja keskmise suurusega akudele.
2. Tasakaalustage pinge ja vool
Jadaakude puhul on pinge ühtlustamise probleem võtmeks, et tagada iga elemendi ühtlane laadimine ja tühjendamine. Pinge ühtlusringita akuplokk laeb osa akust üle või alalaadib, mis mõjutab kogu aku kasutusiga. Paralleelakukomplekt seisab silmitsi voolutasakaalu probleemiga ja sisemise takistuse erinevus põhjustab voolu ebaühtlast jaotumist, mistõttu on lihtne panna mõned akud kandma suuremat voolukoormust.
Konkreetsed probleemid:Ebaühtlase pingega seeria akud võivad põhjustada mõne aku ülelaadimist ja kahjustamist või tühjenemise ajal varajase tühjenemise; Paralleelaku tasakaalustamata vool kiirendab aku vananemist ja lühendab aku eluiga.
Lahendus:
Aktiivne tasakaalustusahel:Induktiivpoolide, kondensaatorite ja juhtkiipide kombinatsiooni abil intelligentne jõuülekanne, et saavutada tõhus pinge tasakaalustamine. See meetod võib tõhusalt vähendada aku sisetarbimist ja parandada kogu aku laadimise ja tühjenemise tõhusust. Levinud tasakaalustamismeetodite hulka kuuluvad lendava mahtuvuse tasakaalustamine ja lülitusinduktiivsuse tasakaalustamine. Peate aku rakenduse stsenaariumi põhjal valima sobiva lahenduse.
Passiivne tasandusahel:Läbi takistuse tarbida kõrgepingeaku liigvõimsust. See meetod on lihtne, odav, kuid madal efektiivsus ja soojuse tootmine, mis sobib väikeste akupakettide tasakaalustatud töötlemiseks. Projekteerimisel tuleks tähelepanu pöörata takisti võimsuse ja soojuse hajumise jõudlusele, et vältida lokaalset ülekuumenemist tasandusprotsessi ajal.
3. Soojusjuhtimissüsteemi projekteerimine
Aku tekitab töös palju soojust, eriti kui suur voolu tühjenemine on ilmsem. Kui soojust ei jaotata tõhusalt, tõuseb aku temperatuur järk-järgult, mille tulemusena väheneb aku jõudlus, lüheneb eluiga ja isegi termilise jooksmise oht.
Konkreetsed probleemid:Ebaühtlane temperatuur põhjustab mõne aku ülekuumenemise, mille tulemuseks on suurenenud sisetakistus, elektrolüütide lagunemine ja muud probleemid ning isegi aku süttimine.
Lahendus:
Soojusjuhtivusmaterjalid ja soojuse hajumise disain:Akukomplekti disainimisel saab lisada kõrge soojusjuhtivusega materjale, nagu alumiiniumsulamist soojuseraldusplaadid, termilised silikoonpadjad jne, mis suudavad akuploki tekitatud soojust kiiresti eksportida. Optimeerige aku sees olevaid õhuvoolukanaleid, et parandada soojuse hajumist loomuliku konvektsiooni või ventilaatori sundkonvektsiooni abil. Suure võimsusega rakenduste puhul võib kaaluda vedelikjahutusega soojuse hajumist ja soojuse hajumise efektiivsus on suurem, kui neelab soojust ringleva jahutusvedeliku kaudu.
Temperatuuri jälgimine ja aktiivne jahutus:Temperatuuriandur on integreeritud BMS-i, et jälgida iga raku temperatuuri reaalajas. Kui temperatuur on liiga kõrge, vähendab süsteem automaatselt koormust või kohandab soojuse hajumise skeemi. Samal ajal võib intelligentne jahutussüsteem vastavalt aku temperatuuriolekule automaatselt käivitada ventilaatori või vedeljahutussüsteemi, et vältida ülekuumenemisest põhjustatud aku riket.
4. Aku konstruktsiooni konstruktsioon
Aku konstruktsiooni konstruktsioon ei peaks mitte ainult tagama akuüksuse stabiilsust, vaid optimeerima ka elektriühenduse, soojuse hajumise ja hoolduse lihtsust. Ebamõistlik konstruktsioon põhjustab aku halva kontakti, vibratsioonikahjustusi ning isegi lühise ja muid probleeme.
Konkreetsed probleemid: Ebamõistlik struktuur võib põhjustada aku lõdvenemist, kulumist, sisemise kontakti takistuse suurenemist, mille tagajärjeks on kohalik kuumenemine ja jõudluse halvenemine.
Lahendus:
Modulaarne disain:Modulaarne akuploki konstruktsioon võimaldab üksiku akumooduli iseseisvalt pakendada ja hõlpsasti ühendada ning kahjustatud mooduli saab kiiresti asendada, et parandada aku hooldusmugavust. Seismilise struktuuri konstruktsioon võetakse vastu moodulite vahel, et vähendada välisjõu mõju akuüksusele.
Kaitsematerjalid ja disaini täiustamine:Välise põrutuse ja löökide vähendamiseks kasutage akumooduli mähkimiseks lööke neelavat vahtu, kummipatju ja muid materjale. Korpuse materjalid peaksid olema tulekindlad, veekindlad, korrosioonikindlad ülitugevad materjalid, nagu alumiiniumsulam, roostevaba teras või tehniline plastik, ning ventilatsiooniavad ja jahutusradiaatorid peaksid olema projekteeritud soojusjuhtimise optimeerimiseks.

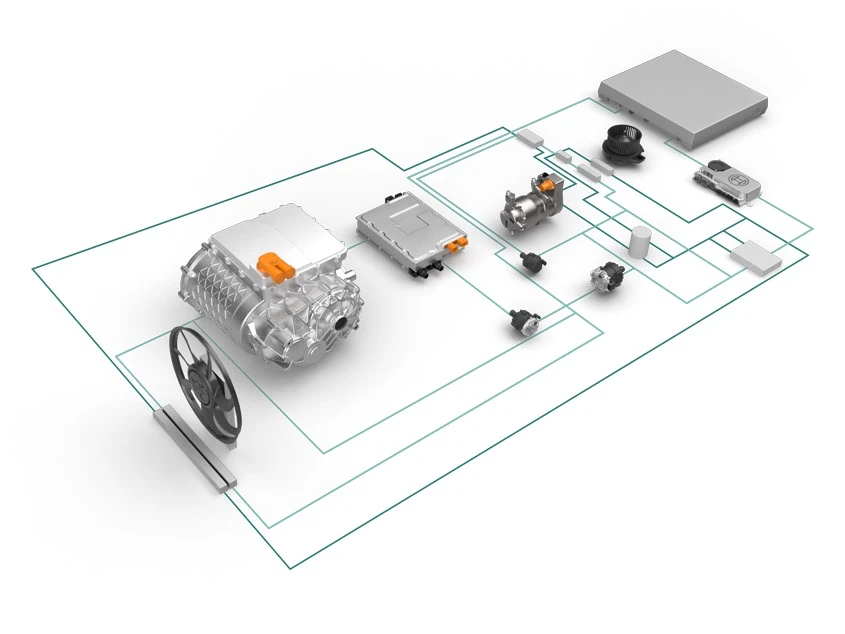

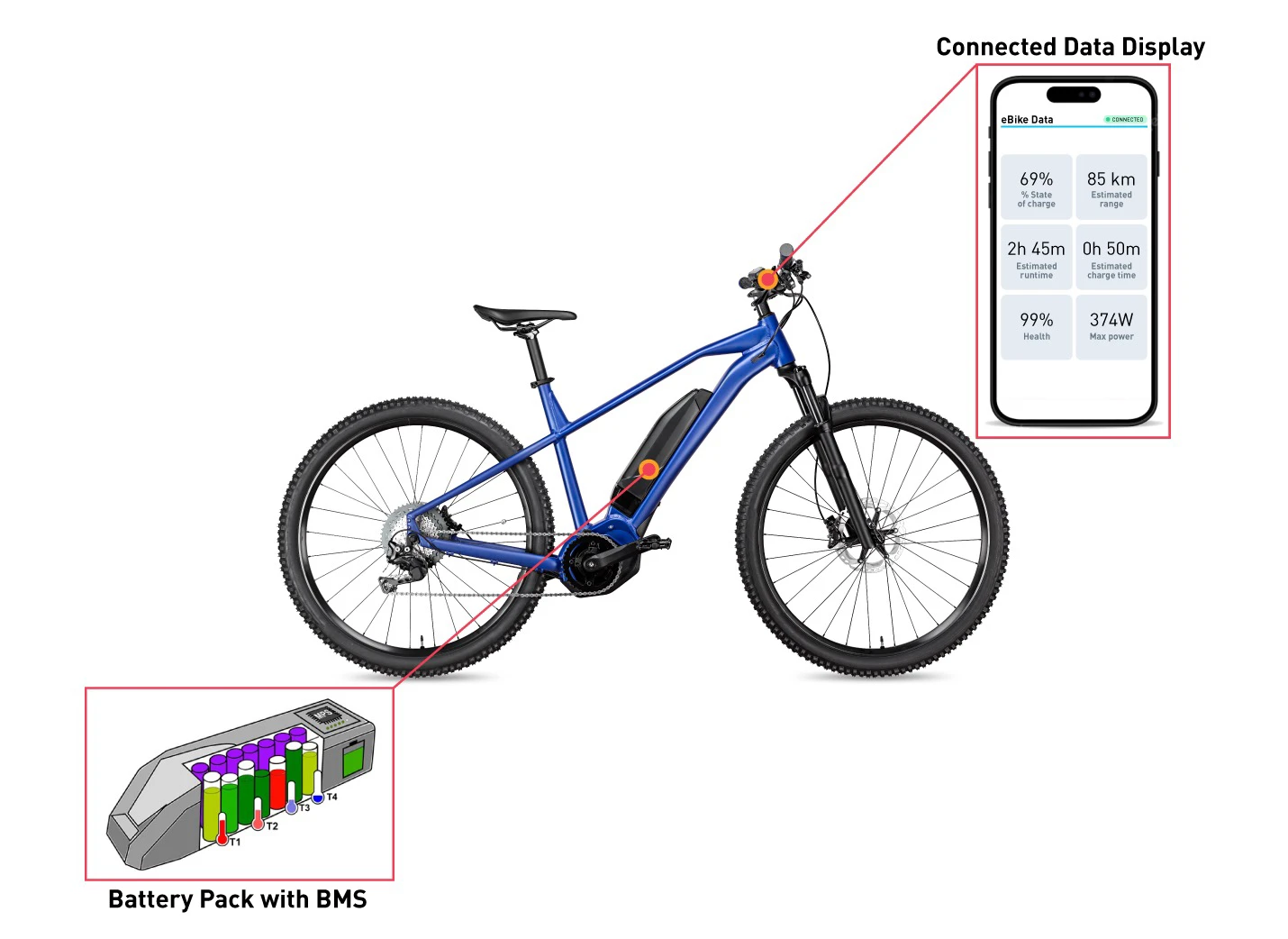

5. Akuhaldussüsteem (BMS)
BMS (Battery Management System) on akupaketi juhtimiskeskus, mis vastutab aku võimsuse, pinge, voolu ja temperatuuri parameetrite reaalajas jälgimise ja haldamise eest. BMS-i funktsioonid hõlmavad aku tasakaalustamist, rikete diagnoosimist, laadimise ja tühjenemise juhtimist jne. Selle jõudlus määrab aku üldise ohutuse ja tõhususe.
Konkreetsed probleemid: kui BMS ei ole korralikult konstrueeritud, ei pruugita ebanormaalset olekut õigeaegselt tuvastada, mille tulemuseks on sellised probleemid nagu aku ülelaadimine, ülelaadimine või ülekuumenemine.
Lahendus:
Suure täpsusega seireandurid: BMS-i on integreeritud ülitäpsed pinge-, voolu- ja temperatuuriandurid, mis suudavad täpselt tuvastada aku olekuparameetrid ja edastada need reaalajas BMS-i juhtseadmele. Juhtseade analüüsib aku laadimis- ja tühjenemiskäitumist ning tasakaalu reguleerimist läbi sisseehitatud algoritmide, et tagada süsteemi ohutus.
Nutikad algoritmid ja andmeanalüüs: aku terviseseisundi ja aku järelejäänud eluea prognoosimiseks kasutatakse täiustatud akuhaldusalgoritme, nagu närvivõrgud, masinõpe ja muud tehnoloogiad. Algoritmi analüüsi tulemuste põhjal optimeerib BMS aktiivselt laadimis- ja tühjendusstrateegiat, et maksimeerida aku kasutusiga.
6. Aku kaitseahela konstruktsioon
Aku kaitseahel on oluline ohutusmeede aku üle-, ala-, lühi- ja ülevoolu vältimiseks. Kui akul puudub sobiv kaitseahel, on äärmuslikel juhtudel lihtne ohtu tekitada, tõsistel juhtudel põhjustab see tulekahju või plahvatuse.
Konkreetsed probleemid: Puuduv või halvasti kavandatud kaitseahel võib laadimise ja tühjendamise ajal kahjustada akut või lühise ajal voolu katkestada.
Lahendus:
Mitu kaitsemehhanismi: projekteerige ja integreerige mitu kaitseahelat, sealhulgas ülepingekaitse, alapingekaitse, ülevoolukaitse, lühisekaitse jne. Iga kaitseahel on kavandatud töötama BMS-ist sõltumatult, tagades aku kaitstuse ka häire korral. meistri ebaõnnestumine. Näiteks ülevoolukaitse saab projekteerida MOS-toru ja kiire kaitsme kombinatsiooni abil, et saavutada hetkelise voolukatkestuse funktsioon.
Kahesuunaline kaitse- ja isolatsioonikonstruktsioon: kahesuunalise kaitseahela konstruktsioon suudab samaaegselt jälgida aku laadimis- ja tühjenemisprotsessi, et vältida aku mõjutamist laadija ja koormuse otsas esinevate kõrvalekallete tõttu. Akupakettide vaheline eraldusahel on loodud selleks, et vältida voolu tagasivoolu akuelementide vahel ja parandada üldist elektriohutust.
7. Tõhusus ja energiakadu
Jada paralleelse aku konstruktsiooni energiakadu tuleneb peamiselt sisemisest takistusest, pistiku takistusest ning BMS-i ja kaitseahela energiatarbimisest. Suure voolu korral suurenevad need kaod veelgi, vähendades otseselt aku üldist tõhusust ja vastupidavust.
Konkreetsed probleemid: Madal kasutegur lüheneb aku kasutusiga, mis mõjutab seadme tegelikku kasutuskogemust ning pikaajaline energiakadu suurendab ka aku kuumust.
Lahendus:
Optimeeritud ühendusmaterjalid: kasutage madala takistusega ja suure juhtivusega ühendusmaterjale, nagu vaskfoolium, tinatatud vaskriba või alumiiniumsulamist riba. Optimeerige keevitusprotsessi laserkeevituse, ultrahelikeevituse ja muude täiustatud tehnoloogiate abil, et tagada ühenduspunkti vastupidavus ja madal takistus, vähendada elektrienergia kadu ühenduspunktis.
Täiustatud BMS-i energiatõhusus: BMS peaks olema kavandatud energiatõhususe optimeerimist silmas pidades, et vältida tarbetut energiatarbimist. Vähendage BMS-i enda energiatarbimist, kasutades väikese võimsusega kiipe ja nutikaid puhkerežiime. BMS-ile saab lisada ka energiatagastusmooduleid, et taastada ja taaskasutada akupaki sees olevat üleliigset energiat, et parandada üldist energiatõhusust.
8. Ohutus ja töökindlus
Akud peavad tegelikul kasutamisel taluma mitmesuguseid karmi keskkondi, nagu vibratsioon, löök ja kõrge temperatuur, ning akude ohutus ja töökindlus on ülioluline. Üksiku aku rike võib põhjustada probleeme kogu akupaketiga, mis võib põhjustada seadme rikke ja isegi ohustada kasutaja turvalisust.
Konkreetsed probleemid: mis tahes akuploki rike võib levida, mille tulemuseks on akuploki üldine rike või ohutusõnnetus.
Lahendus:
Mitmekihiline kaitse ja üleliigne disain: akupakettide projekteerimisel tuleks kaaluda mitmekihilist kaitset, näiteks lisada konstruktsioonikonstruktsiooni ohutuskomponente, nagu tuletõkkevaheseinad ja plahvatuskindlad ventiilid. Üleliigne disain võimaldab ülejäänud akul mõne üksuse rikke korral korralikult töötada, parandades seeläbi üldist ohutust.
Range testimine ja sertifitseerimine: akukomplektid peavad enne tootmist läbima range keskkonnasobivuse testimise, sealhulgas vibratsioonitesti, kukkumiskatse, termilise tsükli katse jne. UL, CE, UN38.3 ja muude rahvusvaheliste sertifikaatide kaudu tagamaks, et akukomplekt vastab nõuetele. rahvusvahelised ohutusstandardid, suurendavad kasutajate usaldust.
9. Dünaamilise reageerimise funktsioonid
Seadme stabiilsuse tagamiseks peavad akud koormuse muutustele kiiresti reageerima. Aeglase dünaamilise reaktsiooniga aku põhjustab seadme ebastabiilset tööd ja olulisi pingekõikumisi, mis mõjutavad kasutajakogemust.
Konkreetsed probleemid: aku ebapiisav reageerimine võib põhjustada seadme kiirendamist ja aeglustumist või pingelanguse nähtust, kui koormus dramaatiliselt muutub.
Lahendus:
Suure võimsusega akuvalik: valige suurepäraste dünaamiliste reaktsiooniomadustega suure võimsusega akuelemendid, mis suudavad võimsust kiiresti reguleerida, kui koormus muutub kiiresti. Koos BMS-i kiire reageerimisalgoritmiga saab aku väljundi dünaamilisi omadusi veelgi optimeerida.
Induktiivsusfilter ja mahtuvuse kompenseerimine: induktiivsuse filter ja mahtuvuse kompenseerimise võrk on konstrueeritud akuploki väljundotsas, et vähendada pingekõikumisi ja parandada aku dünaamilist reageerimisvõimet. See disain leevendab pingekõikumisi ja tagab seadmete stabiilse töö suure koormuse kõikumiste korral.
10. Ühendustehnoloogia ja materjali valik
Aku ühendusosa vajab suurepärast elektrilist ja soojuslikku jõudlust. Halb ühendus suurendab takistust, kontaktide kuumenemist ja isegi sulamist, mis võib tõsistel juhtudel põhjustada aku tõrke.
Konkreetsed probleemid: Valed ühendusmaterjalid või halb protsess võivad suurendada aku vastupanuvõimet, põhjustades kohalikku ülekuumenemist, mille tulemuseks on energiakadu ja ohutus.
Lahendus:

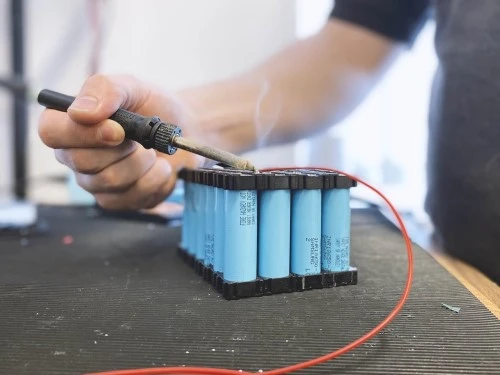

Valige kvaliteetsed pistikud ja keevitustehnoloogiad: Akukomplektide ühendamisel kasutatakse tavaliselt selliseid keevitusmeetodeid nagu laserkeevitus või ultrahelikeevitus. Need meetodid tagavad väikese takistuse ja suure mehaanilise tugevuse ühenduskohas ning väldivad vibratsioonist või temperatuurimuutustest tingitud halba kontakti.
Kasutage kuumakindlaid isolatsioonimaterjale: aku ühendusosad peavad olema mähitud kuuma- ja kulumiskindlate isolatsioonimaterjalidega, nagu kuumuskindel teip ja teflonist isolatsiooniga torud. Need materjalid võivad tõhusalt ära hoida lühiseid või lekkeid ühenduses ning parandada aku ohutust ja kasutusiga.
