Ajastul, mil akutehnoloogia juhib innovatsiooni elektrisõidukites (EV), taastuvenergiasüsteemides ja kaasaskantavas elektroonikas, on oluline mõista akude laadimisseisundit (SoC) ja tervislikku seisundit (SoH). Need mõõdikud mitte ainult ei paranda aku jõudlust, vaid aitavad kaasa ka ohutusele ja pikaealisusele. See ajaveeb uurib põhjalikult SoC ja SoH olulisust ning pakub põhjalikke meetodeid nende arvutamiseks.

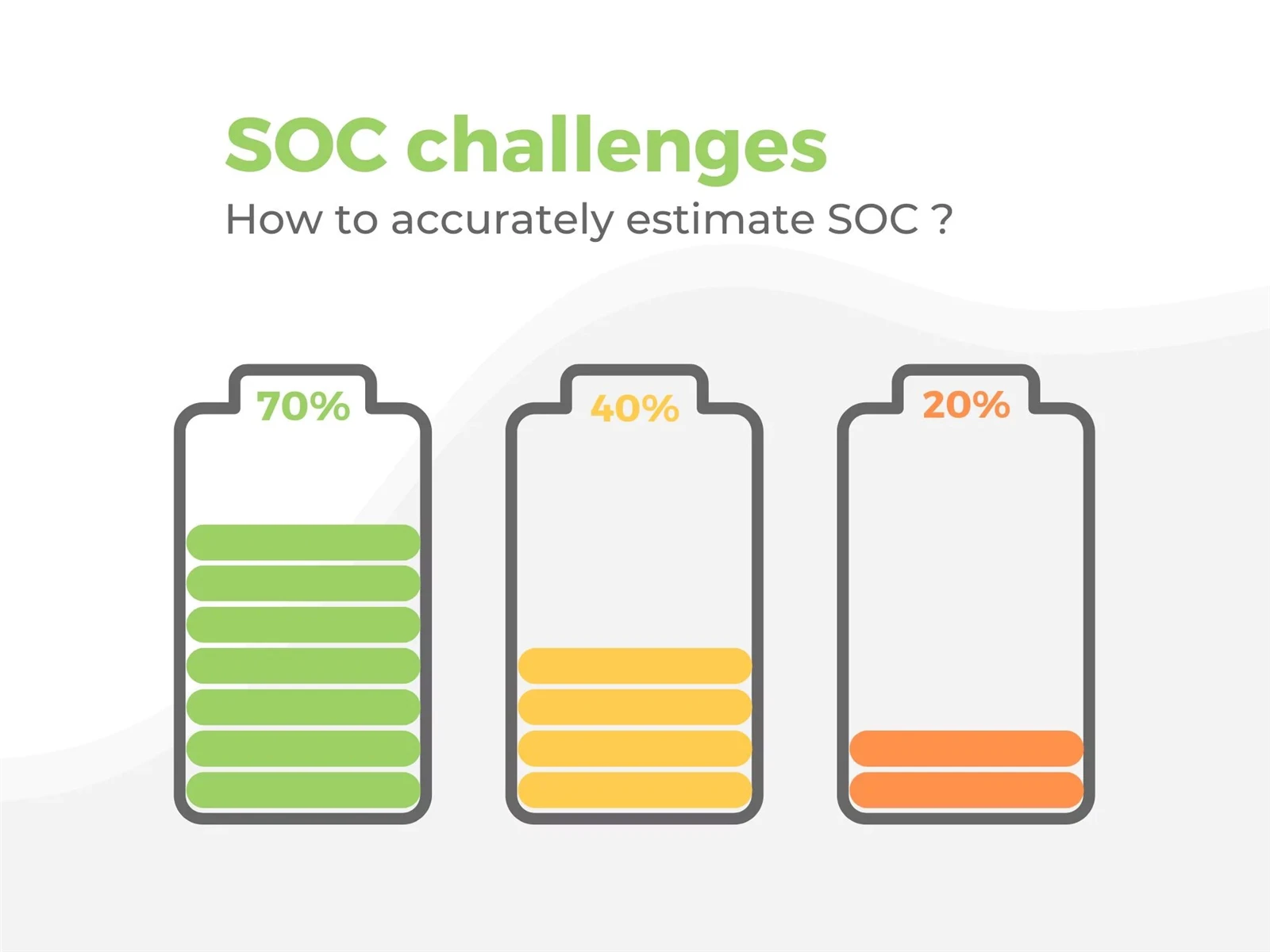

Mis on laetuse olek (SoC)?
SoC näitab aku praegust laetuse taset protsendina selle nimivõimsusest. Näiteks kui 100 Ah võimsusega liitiumioonakul on jäänud 50 Ah, on selle SoC 50%. SoC on otsustava tähtsusega mitmel põhjusel:
1. Tulemuslikkuse juhtimine
SoC mõistmine võimaldab kasutajatel aku jõudlust optimeerida. Elektrisõidukites võib optimaalse SoC-vahemiku säilitamine (tavaliselt 20–80%) suurendada sõidutõhusust ja pikendada sõiduki sõiduulatust. Paljud elektrisõidukid sisaldavad akuhaldussüsteeme (BMS), mis reguleerivad väljundvõimsust SoC alusel, et tagada sujuv jõudlus ja vältida sügavtühjenemist.
2. Aku eluiga
Aku pikaealisus on tihedalt seotud sellega, kui hästi SoC-d hallatakse. Sage sügav tühjenemine (alla 20% SoC) ja ülelaadimine (üle 80% SoC) võivad põhjustada aku kiiremat vananemist ja mahu vähenemist. Aku ideaalses SoC vahemikus hoidmine võib selle eluiga märkimisväärselt pikendada, võimaldades sellel aja jooksul taluda suuremat arvu laadimisi.
3. Ohutuskaalutlused
SoC jälgimine on ohtlike olukordade ärahoidmiseks ülioluline. Ülelaadimine võib põhjustada termilise voolu, mille käigus aku temperatuur tõuseb kontrollimatult, mis võib põhjustada tulekahjusid või plahvatusi. Vastupidi, aku liigne tühjendamine võib põhjustada pöördumatuid kahjustusi. Süsteemid, mis jälgivad SoC-d reaalajas, aitavad neid riske maandada.
Mis on tervislik seisund (SoH)?
SoH peegeldab aku üldist seisukorda võrreldes selle optimaalse olekuga uuena. See hõlmab erinevaid tegureid, sealhulgas võimsust, sisemist takistust ja tõhusust. SoH väljendatakse tavaliselt protsentides, mis näitab, kui palju algsest mahust on alles.
1. Tervise jälgimine
SoH regulaarne hindamine võimaldab ennetavat hooldust. Jälgides SoH-d aja jooksul, saavad kasutajad tuvastada halvenemise suundumusi ja võtta parandusmeetmeid enne, kui aku ebaõnnestub. Näiteks kriitilistes rakendustes, nagu lennundus või meditsiiniseadmed, on töökindluse tagamiseks eluliselt oluline terviseprobleemide varajane avastamine.
2. Eluea ennustamine
SoH toimib võtmenäitajana aku järelejäänud mahutavuse ja kasuliku eluea (RUL) ennustamisel. Täiustatud mudelid saavad hinnata SoH-d, kasutades ajaloolisi toimivusandmeid ja praeguseid tervisemõõdikuid, mis on tööstuslike rakenduste varude haldamisel ja hoolduse planeerimisel üliolulised.
3. Töötõhusus
SoH mõistmine võimaldab kasutajatel kohandada oma kasutusmustreid vastavalt aku seisundile. Kui SoH viitab märkimisväärsele võimsuse vähenemisele, võivad kasutajad piirata suure energiatarbega rakendusi, et vältida ootamatuid väljalülitusi.
Kuidas arvutada SoC
1. Lahtise vooluahela pinge (OCV) meetod
OCV-meetod hõlmab aku pinge mõõtmist, kui see ei ole koormatud. Iga pingetase vastab konkreetsele SoC-le, mis põhineb eelnevalt kindlaksmääratud pinge-SoC kõveral. See meetod on täpne, kuid nõuab aku mõnda aega puhkamist, mistõttu on see reaalajas rakenduste jaoks ebapraktiline.
Näide:Oletame, et teil on liitiumioonaku nimipingega 3,7 V. Kui mõõdate pinget koormuseta ja leiate selle olevat 3,6 V, võite vaadata aku tootja pinge-SoC kõverat. See näitab, et SoC on ligikaudu 80%.
2. Ampertundide (Ah) loendamine
See meetod jälgib aku sisenevat ja sealt väljuvat kumulatiivset laengut. Integreerides voolu aja jooksul, saavad kasutajad hinnata SoC-d. Isetühjenemise tõttu võivad aga vead koguneda, eriti vanemate akude puhul. Täpse SoC näitude säilitamiseks on oluline korrapärane ümberkalibreerimine.
Näide:Mõelge 100 Ah mahutavusega akule. Kui tühjendate seda 10 A vooluga 5 tundi, saate tühjendatud võimsuse arvutada:
Tühjendusvõimsus=Tühjendusvool × aeg=10A × 5 h=50Ah
Täielikult laetud olekust (100 Ah) alustades oleks praegune SoC:
SoC=((100Ah–50Ah) / 100Ah) × 100%=50%
3. Kalmani filtreerimine ja masinõpe
Täiustatud tehnikad kasutavad SoC ennustamiseks algoritme, mis põhinevad mitmel sisendil, nagu pinge, vool ja temperatuur. Kalmani filtrid kohandavad dünaamiliselt hinnanguid reaalajas andmete põhjal, samas kui masinõppemudelid saavad ajaloolistest andmetest õppida, et aja jooksul täpsust parandada. Need meetodid on eriti kasulikud keerukates rakendustes, kus aku tingimused kõikuvad.
Näide:Akuhaldussüsteem (BMS) kasutab SoC hinnangute dünaamiliseks kohandamiseks Kalmani filtreerimist. Konkreetsel hetkel mõõdab süsteem tühjendusvoolu -5 A ja pinget 3,6 V 25 kraadi juures. Pärast nende andmete töötlemist hindab algoritm SoC-ks 78%.
Kuidas arvutada SoH
1. Sisetakistuse mõõtmine
Aku sisemise takistuse mõõtmine võib anda ülevaate selle tervisest. Resistentsuse suurenemine näitab sageli lagunemist. Sellised meetodid nagu impedantsi spektroskoopia võivad täpselt mõõta takistust erinevatel sagedustel, andes aku seisundist terviklikuma pildi.
Näide:Impedantsspektroskoopia abil mõõdate liitiumioonaku sisetakistust. Kui mõõdetud takistus on 30 millioomi, samas kui uue aku takistus on 10 millioomi, näitab see suurenemine, et aku seisund on aja jooksul halvenenud.
2. Võimsuse testimine
Kontrollitud laadimis-tühjenemistsüklite läbiviimine võimaldab kasutajatel mõõta võimsuse vähenemist aja jooksul. Võrreldes praegust võimsust algse võimsusega, saavad kasutajad arvutada SoH. See meetod nõuab täpsete tulemuste tagamiseks aega ja täpset kontrolli katsetingimuste üle.
Näide:Teete kontrollitud laadimise-tühjenemise testi. Pärast aku täielikku laadimist jälgite selle toimimist teatud koormuse all. Algselt hinnatud 100 Ah aku toetab nüüd samadel tingimustel vaid 80 Ah. Seetõttu arvutatakse SoH järgmiselt:
SoH=(80Ah / 100Ah) × 100%=80%
3. Andmepõhine analüüs
Kaasaegne BMS suudab pidevalt jälgida jõudlusnäitajaid ja rakendada SoH hindamiseks algoritme. Need süsteemid analüüsivad erinevaid parameetreid, sealhulgas temperatuuri, laadimistsükleid ja kasutusmustreid, pakkudes reaalajas tervisehinnanguid, mis kohanduvad muutuvate tingimustega.
Näide:Nutikas BMS jälgib pidevalt aku laadimistsükleid, mis on jõudnud 500-ni. See registreerib keskmise tühjenemisvoolu 10 A ja märgib, et temperatuur kõigub -10 kraadi ja 40 kraadi vahel. Nende andmete põhjal hindab süsteem praeguse SoH väärtuseks 75% ja prognoosib järelejäänud kasulikuks elueaks veel umbes 600 laadimistsüklit.
SoC-d ja SoH-d mõjutavad tegurid
1. Temperatuur
Temperatuur mängib aku jõudluses ja tervises olulist rolli. Kõrge temperatuur võib kiirendada keemilisi reaktsioone, mis viib kiiremini vananemiseni, samas kui madalad temperatuurid võivad vähendada võimsust ja tõhusust. Liitiumioonakude optimaalsed töötemperatuurid on üldiselt vahemikus 20 kraadi kuni 25 kraadi.
2. Laadimis- ja tühjendusmäärad
Aku laadimise või tühjenemise kiirus mõjutab oluliselt selle SoC-d ja SoH-d. Kõrge C-kiirusega tühjenemine võib põhjustada termilist stressi, samas kui ülikiire laadimine võib tõsta sisetemperatuuri. Tootjad pakuvad nende mõjude leevendamiseks soovituslikke laadimis- ja tühjendusmäärasid.
3. Jalgrattasõidu mustrid
Laadimis- ja tühjenemistsüklite sagedus ja sügavus võivad mõjutada aku tervist. Madalad tsüklid (osalised tühjendused) on üldiselt vähem kahjulikud kui sügavad tsüklid, mis võivad aja jooksul kaasa tuua märkimisväärse võimsuse vähenemise.
