36 V aku ühendamine elektrilise rolleri jaoks – täielik juhend

Elektriliste tõukerataste maailmas on aku kõige keskmes. Täpsemalt, 36 V aku konfiguratsiooni kasutatakse laialdaselt selle stabiilsuse ja tõhususe tõttu. Õige juhtmestik on aga sageli tähelepanuta jäetud, kuid siiski oluline samm – olenemata sellest, kui võimas on aku, võivad ebaõiged ühendused põhjustada süsteemi tõrkeid, jõudluse vähenemist ja isegi ohutusriske.

Selles artiklis juhendame teid läbi kogu juhtmestiku a36V aku teie elektrilise rolleri jaoks. Alates aku põhistruktuuri mõistmisest kuni juhtmete ühendamise tehniliste üksikasjadeni käsitleme kõike, mida peate teadma, et teie elektriline roller töötaks sujuvalt ja ohutult. Alustame põhitõdedest.

Aku põhitõed

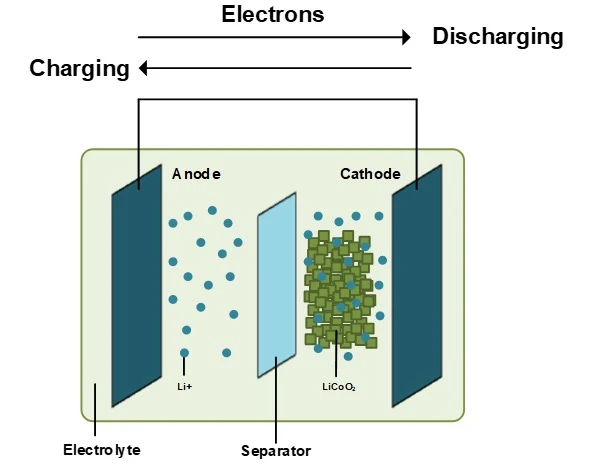

Enne juhtmetesse sukeldumist on oluline mõista, millega me töötame. 36 V aku ei ole üksus, vaid pigem aku, mis koosneb mitmest üksikust elemendist. Need elemendid on tavaliselt liitiumioonakud (Li-ioonakud), kuigi mõnel juhul saab kasutada ka pliiakusid. Kuid liitium-ioonakusid eelistatakse üldiselt nende kerge olemuse, pika eluea, kõrge laadimistõhususe ja mis kõige tähtsam – suurema energiatiheduse tõttu – see tähendab, et need salvestavad väiksemas pakendis rohkem energiat.

36 V liitiumaku valmistatakse tavaliselt 10 üksiku 3,7 V elemendi järjestikuse ühendamise teel. Miks 10 rakku? Kuna iga liitiumioonelemendi nimipinge on 3,7 V ja kui ühendate neist 10 järjestikku, muutub kogupinge 37 V. See on veidi kõrgem kui 36 V, kuid see on normaalne, kuna aku pinge langeb tühjenemise ajal järk-järgult umbes 36 V-ni. Võimsus määrab, kui kaugele teie roller võib sõita, ja seda mõõdetakse tavaliselt ampertundides (Ah). Näiteks 10Ah aku tähendab, et see suudab ühe tunni jooksul varustada 10A voolu.

Teine oluline komponent on akuhaldussüsteem (BMS), mis toimib aku "kaitsjana". See jälgib iga üksiku elemendi olekut, et tagada ohutu töö, vältides ülelaadimist, sügavtühjenemist ja lühiseid. Ilma BMS-ita on teie aku sisuliselt nagu piduriteta auto – sellega võib igal hetkel probleeme tekkida.

Aku konfiguratsioon

Nüüd, kui oleme põhitõdedest aru saanud, vaatame, kuidas konfigureerida 36 V akut. Siin tuleb mõista kahte peamist mõistet: jadaühendus ja paralleelühendus.

• Jadaühendus: kui elemendid on järjestikku ühendatud, siis pinge suureneb, samas kui võimsus jääb samaks. Näiteks 10 3,7 V järjestikku ühendatud liitiumelemendid annavad teile 37 V väljundi, samas kui võimsus on sama, mis üksikul elemendil (nt 3000 mAh). See on 36 V elektrilise tõukeratta kõige levinum konfiguratsioon.
• Paralleelühendus: kui teil on vaja aku mahtu suurendada (pikema ulatuse jaoks), kasutage paralleelühendusi. Paralleelühenduses jääb pinge samaks, kuid võimsus lisandub. Näiteks kui asetate paralleelselt kaks 36 V akut, kahekordistub koguvõimsus.

Akukomplekti seadistamisel on BMS hädavajalik. Selle peamine ülesanne on tagada, et kõigil elementidel oleks sama pinge ja laengu tase. Ilma selleta riskite mõne elemendi ülelaadimisega või tühjenemisega, mis võib oluliselt vähendada aku eluiga või isegi tekitada ohtlikke tingimusi.

Lisaks peate aku ühendamisel kaaluma tasakaalulaadimist. Kuigi uuel pakendil võivad olla ühtsed lahtrid, võib aja jooksul iga lahtri jõudlus erineda. BMS teostab laadimise ajal "tasakaalustamist", et säilitada kogu aku tervis.

Juhtmed ja ühendused

Nüüd, kui 36 V aku on konfigureeritud, on järgmine samm selle õige juhtimine. Juhtmed ühendavad aku ülejäänud elektrilise rolleri elektrisüsteemiga, mis hõlmab kontrollerit, mootorit ja gaasihooba. Juhtmete käsitsemisel tuleb arvestada mõne asjaga:

• Õigete juhtmete valimine: valitud juhtmete suurus on kriitiline. Kui traat on liiga õhuke, ei pruugi see kanda piisavalt voolu, mis võib põhjustada ülekuumenemist ja võimalikke kahjustusi. 36 V süsteemi jaoks vajate tavaliselt juhtmeid, mille mõõt on 12 AWG kuni 10 AWG, olenevalt teie mootori voolutarbimisest. Mida suurem on mootori võimsus, seda paksem traat peab olema.
• Juhtmete isolatsioon: kasutage kindlasti õige isolatsiooniga juhtmeid, et vältida lühiseohtu. Isolatsioon kaitseb juhtmeid väliste elementide eest ja hoiab ära ka elektrilühise, kui juhtmed puudutavad rolleri metallosi.
• Õige ühendus: üks olulisemaid samme aku ühendamisel on tagada, et ühendused on tihedad ja kindlad. Lõdvad ühendused võivad põhjustada takistust, mis põhjustab kuumenemist või pingelangust. Rõngasklemme kasutatakse tavaliselt aku positiivsete ja negatiivsete klemmide ühendamiseks kontrolleri ja mootoriga, kuna need tagavad turvalise ja stabiilse ühenduse. Tugeva vooluga ühenduste jaoks saate kasutada ka Anderson Powerpole pistikuid, kuna need on vastupidavad ja kergesti kokkupandavad.
• Vältige lühiseid: kõige olulisem reegel mis tahes elektrisüsteemi ühendamisel on kontrollida, kas positiivsed ja negatiivsed klemmid on õigesti ühendatud. Ühenduste ekslik ümberlülitamine võib põhjustada tõsiseid kahjustusi, isegi lühisesse kogu süsteemi. Alati on hea tava kasutada värvikoodiga juhtmeid (positiivne punane, negatiivne must) ja selget märgistust.
• Juhtmete suunamine: Õige juhtmete suunamine tagab, et juhtmeid ei kahjustata. Väga oluline on juhtida juhtmed eemale liikuvatest osadest (nt rattad) või piirkondadest, mis võivad soojust tekitada. Kasutage tõmbsidemeid või traathülssi, et hoida kõik paigal ja vältida hõõrdumist, mis võib põhjustada lühiseid.

Elektrilise rolleri juhtimissüsteem

Kui aku on ühendatud, on aeg integreerida see elektrilise tõukeratta juhtimissüsteemiga. Juhtsüsteem juhib põhiliselt elektrivoolu akust mootorisse ja muudesse komponentidesse, tagades tõukeratta tõhusa ja ohutu töö.

Kontroller:Kontroller on elektrilise tõukeratta süsteemi süda. See võtab sisendi gaasipedaalilt (gaasi), töötleb seda ja seejärel juhib elektrivoolu mootorisse. Kontroller peab pinge ja voolutugevuse poolest ühilduma nii mootori kui ka akuga. 36 V süsteemi puhul töötab kontroller tavaliselt vahemikus 36 V kuni 48 V.

• Pinge sobitamine: on ülioluline, et kontrolleri nimipinge vastaks aku pingele (antud juhul 36 V). Ühildumatu kontroller võib põhjustada ebatõhusa jõudluse või isegi kahjustada nii kontrollerit kui ka akut.
• Voolupiirang: paljudel kontrolleritel on sisseehitatud voolupiirang, et vältida süsteemi ülekoormamist, kaitstes nii akut kui ka mootorit liigse pinge eest.

Mootor:Mootor on see osa, mis tegelikult tõukeratast edasi lükkab. Selle toiteallikaks on kontrolleri kaudu voolav elekter. 36 V elektrilise rolleri puhul on mootori võimsus tavaliselt vahemikus 250 W kuni 750 W, olenevalt soovitud kiirusest ja jõudlusest. Mootor peab ühilduma aku pingega.

• Mootori juhtmestik: mootor ühendub kontrolleriga paksude juhtmete kaudu, mis taluvad suurt voolu. Stabiilse ja tõhusa voolu tagamiseks tuleks need ühendused teha kuulühenduste või mootoriklemmide abil.

Drossel:Gaasihoob on teie liides rolleriga. See kontrollib, kui palju võimsust mootorile saadetakse, reguleerides tarnitud voolu. Enamik drosselklappe on kas pöidlaga juhitavad või keeratava käepidemega. Drossel saadab signaali kontrollerile, mis seejärel reguleerib vastavalt mootori kiirust.

• Drosselklapi juhtmed: Drosselühendused tehakse tavaliselt väiksemate juhtmetega, kuna nende läbitav vool on mootori juhtmetega võrreldes palju väiksem. Sõiduprobleemide vältimiseks veenduge alati, et need juhtmed on korralikult ühendatud ja gaasihoob reageerib.

Pidurisüsteem:Paljud kaasaegsed elektrilised tõukerattad on varustatud regeneratiivpidurdusega. See funktsioon kasutab mootorit rolleri aeglustamiseks ja osa sellest energiast akusse tagasi muundamiseks. Piduri käepide või hoob on ühendatud kontrolleriga ja pidurdussignaal saadetakse kontrollerile mootori aeglustamiseks.

Ohutusmeetmed

Elektrisüsteemidega töötamisel on ohutus esmatähtis. Aku ja elektrikomponentide õige juhtmestik, paigaldamine ja hooldus võib ära hoida enamiku võimalikest ohtudest.

• Liigvoolukaitse: üks esimesi asju, mida peaksite kasutama, on liigvoolukaitse. Tavaliselt saavutatakse see aku ja kontrolleri vahelise kaitsme või kaitselülitiga. Kaitsme on ette nähtud vooluahela katkestamiseks, kui vool ületab ohutu taseme, vältides võimalikku ülekuumenemist või tuleohtu. Kasutage kindlasti kaitset, mille nimiväärtus on veidi suurem kui süsteemi maksimaalne eeldatav voolutarve.
• Üle- ja alapingekaitse: akuhaldussüsteem (BMS) on ülioluline nii aku üle- kui ka alalaadimise vältimiseks. Ülepingekaitse takistab aku laadimist üle selle ohutu pinge, samas kui alapingekaitse tagab, et aku ei tühjene alla taseme, mis võib kahjustada. Enamikul BMS-idel on sisseehitatud alarmid või väljalülituslülitid, mis aktiveeruvad, kui aku ületab või langeb alla ohutu pingetaseme.
• Lühisekaitse: BMS-il ja kontrolleril peaks olema ka lühisekaitse. Kui mõni juhtmed või komponentidest tekib tahtmatult lühis, katkestab süsteem voolu, et vältida edasisi kahjustusi. Kontrollige juhtmeid alati võimaliku kulumise või kulumise suhtes, eriti pärast pikaajalist kasutamist, ja vahetage kahjustatud juhtmed viivitamatult välja.
• Soojuse hajumine: aku- ja kontrollerisüsteemid tekitavad kasutamisel soojust, seega on oluline tagada soojuse hajutamiseks õige ventilatsioon. Nii kontroller kui ka aku peaksid asuma ventileeritavates korpustes ning tuleks olla ettevaatlik, et vältida nende paigutamist kohtadesse, kus kuumenemine võib olla probleemne (nt mootori lähedal või otsese päikesevalguse käes).
• Veekindlus: kuna elektrilisi tõukerattaid kasutatakse sageli väljas, on oluline tagada, et aku, kontroller ja juhtmed oleksid vee ja tolmu eest kaitstud. Teie elektrikomponentide IP-reiting on oluline. Näiteks peaks akupakendil olema vähemalt IP65 reiting, mis tagab selle kaitstuse veepritsmete ja tolmu eest.
• Õige isolatsioon: veenduge, et kõik juhtmestik on korralikult isoleeritud, et vältida juhuslikku kokkupuudet metallosadega, mis võivad põhjustada lühise. Isoleeritud juhtmed aitavad kaitsta elektrisüsteemi ja tagavad komponentide pikaealisuse.

Järeldus:

36 V aku ühendamine elektrilise rolleri jaoks on lihtne protsess, kui võtate aega süsteemi põhitõdede mõistmiseks ja järgite õigeid ohutusprotokolle. Õigete juhtmete, pistikute ja ohutusjuhiste järgimise tagamine võimaldab teie rolleril aastaid sujuvalt ja ohutult töötada.

Ettevõttes General Electronics Technology Co., Ltd. mõistame elektriliste tõukerataste töökindlate toitesüsteemide tähtsust. Liitiumpatareide tootmise liidritena pakume kvaliteetseid, vastupidavaid 36 V akupakette, mis sobivad ideaalselt teie elektrilise rolleri vajadustega. Üle 180 töötaja ja enam kui 15-aastase kogemusega pakume otsest juurdepääsu tipptasemel akuelementidele, BMS-ile ja täielikele montaažiteenustele. Ükskõik, kas ehitate oma rollerit või vajate täielikku võtmed kätte lahendust, oleme siin, et aidata.

Võtke meiega ühendust juba täna, et arutada, kuidas saaksime teie elektrilist tõukeratast toita turul saadaolevate parimate 36 V akudega! (sales@gebattery.co)

Praktiline juhend

Nüüd, kui mõistate põhitõdesid ja olete oma 36 V aku õigesti ühendanud, on aeg koostada samm-sammuline juhend, et veenduda, et kõik töötab korralikult. Siin on lihtne ülevaade sellest, mida peaksite oma elektrilise tõukeratta aku paigaldamisel ja testimisel tegema.

Kontrollige aku pinget: enne kui hakkate midagi ühendama, kontrollige alati aku pinget multimeetriga. See aitab tagada, et teie aku on õiges vahemikus (umbes 36 V 36 V süsteemi puhul). Oodatust madalam pinge võib viidata probleemile akus või aku alalaadimisele.

Paigaldage aku: kinnitage aku kindlalt tõukeratta raamile või akualusele. Veenduge, et aku oleks hästi kaitstud ja et see ei oleks allutatud ebavajalikule vibratsioonile, mis võib kahjustada. Kasutage selle paigal hoidmiseks tugevaid rihmasid või klambreid.

Ühendage juhtmed: Alustuseks ühendage aku positiivne (+) klemm kontrolleri positiivse klemmiga ja samamoodi negatiivne (-) klemm kontrolleri negatiivse klemmiga. Kontrollige polaarsust veelkord – selle vale valimine võib kahjustada kontrollerit, mootorit ja akut. Mootorite puhul ühendage mootori juhtmed kontrolleri väljundklemmidega.

Gaasihoova ja piduri ühendused: kui teie roller kasutab keeratavat gaasi või pöidlagaasi, ühendage vastavad juhtmed kontrolleri gaasipedaali sisendklemmidega. Samamoodi ühendage pidurisüsteem kontrolleriga, kui kasutatakse regeneratiivpidurdust. Veenduge, et kõik pistikud oleksid tihedalt kinnitatud.

Kaitsmed ja ohutuskontroll: paigaldage aku ja kontrolleri vahele kaitse, eriti kui teie rolleril ei ole sisseehitatud ülevoolukaitset. See kaitsme toimib viimase kaitseliinina ülekoormuse või lühise korral. Veenduge, et kõik juhtmed oleksid ohutult, liikuvatest osadest või teravatest servadest eemal.

Sisselülitamine ja testimine: lülitage roller sisse ja kontrollige gaasipedaali reageerimisvõimet. Mootor peaks gaasihoova keeramisel sujuvalt üles pöörlema. Katsetage pidureid, et veenduda, et kõik töötab õigesti. Kui midagi tundub välja lülitatud, lülitage kohe toide välja ja kontrollige kõiki ühendusi.

Kontrollige kuumust: pärast tõukerattaga lühikest vahemaa sõitmist kontrollige aku, kontrolleri ja juhtmete temperatuuri. Kõik peaks katsudes jääma lahedaks. Kui midagi läheb kuumaks, lülita tõukeratas välja ja kontrolli ühendusi. Kuumad komponendid võivad viidata lühisele, kehvale ühendusele või valele juhtme suurusele.

Asjakohased eeskirjad ja standardid

Elektriliste motorollerite akudega tegelemisel, eriti oma süsteemi kokkupanemisel või muutmisel, on ohutuse ja kvaliteedi tagamiseks oluline järgida teatud standardeid ja eeskirju. Siin on mõned peamised juhised.

• IEC 62133: see on kaasaskantavate suletud sekundaarelementide ja akude ohutusnõuete rahvusvaheline standard. Selles kirjeldatakse liitiumioon- ja muud tüüpi akude testimisprotseduure ja ettevaatusabinõusid. Selle standardi järgimine tagab teie aku kasutamise ohutuse.
• UL 2271: Kergete elektrisõidukite, sealhulgas elektriliste tõukerataste akude puhul on UL 2271 standard, mis tõendab liitiumioonakude ohutust. See standard hõlmab selliseid probleeme nagu ülelaadimine, lühisekaitse ja tulekindlus, mistõttu on akutootjate jaoks selle järgimine ülioluline.
• RoHS (Ohtlike ainete piiramine): RoHS-i järgimine tagab, et aku ja elektrilised komponendid ei sisalda ohtlikke materjale, nagu plii, elavhõbe ja kaadmium, mis võivad põhjustada keskkonna- ja terviseriske. Kõik akusüsteemi komponendid peavad olema RoHS-iga ühilduvad.
• CE-sertifikaat: kui müüte või kasutate elektrilisi rolleri komponente Euroopa turul, on oluline, et akul ja kontrolleril oleks CE-sertifikaat. See sertifikaat tagab, et tooted vastavad Euroopa Liidu tervise-, ohutus- ja keskkonnanõuetele.
• IP-reiting (sissetungikaitse): kui teie elektritõukeratast kasutatakse märgades tingimustes, otsige aku ja kontrolleri kõrget IP-reitingut (nt IP65 või IP67). See tähendab, et komponendid on kaitstud tolmu ja vee eest, vältides elektrisüsteemi kahjustamist välistingimustest.

Viimased mõtted:

Elektrilise rolleri 36 V aku ühendamine on oluline oskus, mis tagab teie rolleri tõhusa ja ohutu töö. Järgides ülaltoodud samme, alates õige juhtmestiku valimisest kuni õigete ühenduste tagamiseni, saate tagada, et teie roller töötab parimal viisil. Võimalike probleemide vältimiseks järgige alati soovitatud ohutusprotokolle, kontrollige ülekuumenemist ja veenduge, et teie juhtmestik vastab vajalikele standarditele.
