Kui rääkida 24 V aku juhtmestikust elektrilise rolleri jaoks, võib paljudele algajatele see ülesanne olla keeruline ja hirmutav. Kuid tegelikkuses, kui mõistate põhiprintsiipe ja järgite õigeid meetodeid, pole protsess enam nii keeruline, kui võib tunduda. 24 V akusüsteem, nagu nimigi ütleb, annab 24 V voolu, mis on paljude kergete elektriliste tõukerataste ja väikeste elektrisõidukite standardkonfiguratsioon. Need akud on tavaliselt kas liitium- või plii-happe tüüpi akud, mis mõlemad suudavad anda elektriliste tõukerataste jaoks piisavalt võimsust, muutes need ideaalseks igapäevaseks pendelrändeks või nädalavahetusel sõitmiseks.
Võite küsida, miks valida 24 V aku kõrgema pinge asemel? Lihtsamalt öeldes saavutab 24 V aku tasakaalu piisava võimsuse tagamise ja kaalu madala hoidmise vahel, mis sobib suurepäraselt kergete elektriliste tõukerataste jaoks. Järgmistes jaotistes käsitletakse üksikasjalikult õige aku valimist, juhtmestiku ühendamise etappe ja olulisi kaalutlusi, mis tagavad aku ühendamise protsessi eduka lõpuleviimise.
Vajalikud materjalid
Enne juhtmestiku paigaldamise alustamist on oluline tagada, et teil oleks kõik vajalikud tööriistad ja materjalid. Allpool on loetelu põhikomponentidest, mida peate oma elektrilise rolleri jaoks 24 V aku ühendamiseks.
- 24 V aku: kõige olulisem komponent. Tavaliselt leiate kahte tüüpi akusid: liitium- ja plii-happeakusid. Liitiumpatareid on muutumas üha populaarsemaks tänu oma suuremale energiatihedusele ja pikemale elueale, mistõttu on need elektritõukerataste eelistatud valik.
- Akuhaldussüsteem (BMS): BMS on akusüsteemi "aju". See jälgib aku tervist, vältides ülelaadimist, tühjenemist ja ülekuumenemist, kaitstes akut kahjustuste eest.
- Aku ühendusjuhtmed: õigete kaablite valimine on oluline. Kaablid peavad taluma aku maksimaalset voolukoormust. Tavaliselt soovitatakse kasutada jämedamaid juhtmeid, et vältida liigvoolust tingitud ülekuumenemist.
- Pistikud: neid kasutatakse aku ühendamiseks teiste elektrilise rolleri osadega, nagu kontroller ja mootor. Levinud pistikute hulka kuuluvad XT60, Anderson Powerpole ja teised.
- Elektrilint ja isoleerlint: neid kasutatakse tagamaks, et kõik ühenduspunktid on korralikult isoleeritud, vältides lühiseid või elektrilööke.
- Kaitsmed ja voolukaitsekomponendid: Kaitsmed pakuvad kaitset liigvoolu eest, tagades kogu süsteemi ohutuse.
Kui olete kõik need materjalid valmis, võite protsessi alustada. Järgmine samm on mõista, kuidas neid komponente õigesti ühendada.
Õige aku spetsifikatsiooni valimine
Õige aku valimine on teie elektrilise rolleri jõudluse ja ohutuse tagamisel võtmetähtsusega. 24 V aku valimisel tuleb arvestada mitmete oluliste teguritega: aku tüüp, mahutavus, tühjenemise määr ja vastav akuhaldussüsteem (BMS).
1. Aku tüüp: kõige levinumad akutüübid on liitium- ja plii-hape. Liitiumakudel on eelis kaalu, mahutiheduse ja eluea poolest, mistõttu need sobivad tänapäevastele elektritõukeratastele. Pliiakud seevastu on soodsamad, kuid kipuvad olema raskemad ja lühema elueaga.
2. Aku mahutavus (Ah): aku mahutavus määrab, kui palju võimsust see suudab anda, ja mida suurem on võimsus, seda pikem on rolleri tööraadius. Tavaliselt piisab enamiku elektriliste tõukerataste jaoks 5Ah kuni 10Ah mahuga akudest, mis pakuvad 20-50 kilomeetrit sõiduulatust. Saate valida õige aku mahutavuse vastavalt oma konkreetsetele vajadustele. Kui sõidate sageli pikki vahemaid, on soovitatav kasutada suurema mahutavusega akut.
3. Tühjenemiskiirus (C reiting): aku tühjenemiskiirus viitab sellele, kui palju voolu suudab see püsiva perioodi jooksul taluda, tavaliselt väljendatakse kui "C". Näiteks 10C reitinguga aku suudab voolus väljastada 10 korda oma mahutavust. Kõrge tühjendusaste on oluline stabiilse jõuülekande tagamiseks, eriti kiirendusel ja ülesmäge sõitmisel, põhjustamata pingelangust või ülekuumenemist.
4. Akuhaldussüsteem (BMS): BMS-i roll ei ole mitte ainult ülelaadimise ja tühjenemise vältimine, vaid ka iga üksiku elemendi oleku jälgimine, vältides akuploki tasakaalustamatust. 24 V süsteemi puhul hõlmab konfiguratsioon tavaliselt 10S (10 seeria) või 12S (12 seeria) pakette, mis määravad pingevahemiku ja vastavad BMS-i nõuded. Valige kindlasti BMS, mis ühildub aku spetsifikatsioonidega.
Mõistes neid aku tehnilisi andmeid, saate valida 24 V aku, mis sobib kõige paremini teie elektrilise rolleri vajadustega.
Aku juhtmestiku põhimõtted
Aku juhtmestiku põhimõtete mõistmine on ülioluline, et tagada teie elektrilise tõukeratta akusüsteemi tõrgeteta ja ohutu töö. 24 V akusüsteemi juhtmestik hõlmab peamiselt aku ühendamist rolleri kontrolleri, mootori ja laadijaga. Teeme lahti iga ühenduse toimimise ja sellega seotud sammud.
- Positiivsed ja negatiivsed ühendused: Esiteks peate veenduma, et ühendate aku positiivsed ja negatiivsed klemmid õigesti. Positiivne klemm on tavaliselt tähistatud "+" või punase värviga, negatiivne terminal aga "-" või musta värviga. Aku ühendamisel veenduge, et positiivne klemm on ühendatud rolleri positiivse sisendiga ja negatiivne klemm negatiivse sisendiga. Kui muudate polaarsust, ei pruugi roller käivituda või, mis veelgi hullem, aku või kontroller saab kahjustada.
- Aku ja kontrolleri ühendus: aku ühendub rolleri kontrolleriga, mis reguleerib aku pinget ja juhib mootori väljundvõimsust. Ühendamisel veenduge, et ühendus aku ja kontrolleri vahel oleks kindel ja hästi isoleeritud, et vältida halba kontakti või lühiseid. Paljudel rollerikontrolleritel on spetsiifilised aku sisendpordid, nii et nende õigeks ühendamiseks järgige lihtsalt kasutusjuhendis toodud juhtmestiku juhiseid.
- Aku ja mootori ühendus: aku tuleb ühendada ka rolleri mootoriga. Aku annab voolu, mootor aga ajab rattaid. Seda ühendust hallatakse tavaliselt kontrolleri kaudu, kuna kontroller reguleerib akust saadavat võimsust, et juhtida mootori kiirust ja pöördemomenti.
- Akuhaldussüsteemi (BMS) juhtmestik: BMS on akuhaldussüsteemi tuum, mis vastutab aku seisundi jälgimise ja aku ülelaadimise või tühjenemise eest. BMS-i juhtmestik hõlmab tavaliselt mitut sisend- ja väljundklemmi, mis jälgivad iga üksiku akuelemendi pinget. Juhtmete ühendamisel veenduge, et iga seirejuhe on täpse juhtimise tagamiseks BMS-iga õigesti ühendatud.
Aku paigaldamise etapid
Aku paigaldamine on juhtmestiku protsessi kriitiline osa, kuna õige paigaldus tagab nii akusüsteemi stabiilsuse kui ka pikaealisuse. Allpool on toodud üldised sammud 24 V aku paigaldamiseks.
Valige õige aku asukoht: Esmalt peate leidma aku paigaldamiseks sobiva koha. Aku tuleb paigaldada kindlalt asendisse, kus see ei nihku ega vibreeri sõidu ajal. Enamikul elektritõukeratastel on aku paigaldamiseks määratud ruumid, mis asuvad tavaliselt teki või jalalaua all.
Kinnitage aku: kui olete sobiva koha leidnud, kinnitage aku kindlalt tõukeratta raami külge. Aku paigal hoidmiseks võite kasutada akuklambreid, kruvisid või teipi. Veenduge, et aku oleks kindlalt fikseeritud, et vältida liikumist, mis võib kahjustada või ebastabiilsust põhjustada.

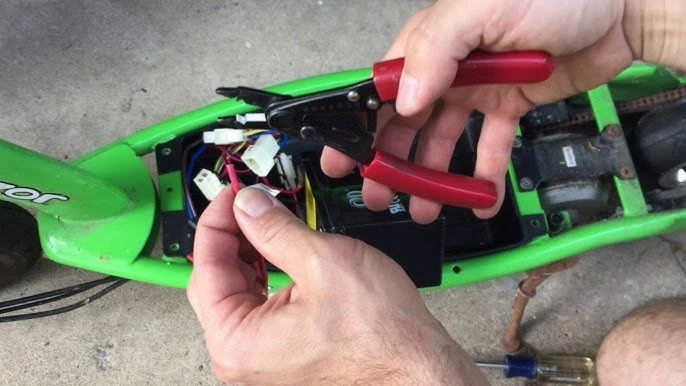

Ühendage aku kontrolleri ja mootoriga: Nagu varem mainitud, ühendage aku positiivsed ja negatiivsed klemmid kontrolleri ja mootori vastavate sisenditega. Kui BMS on juba paigaldatud, veenduge, et selle juhtmestik oleks õigesti ühendatud aku, kontrolleri ja mootoriga.

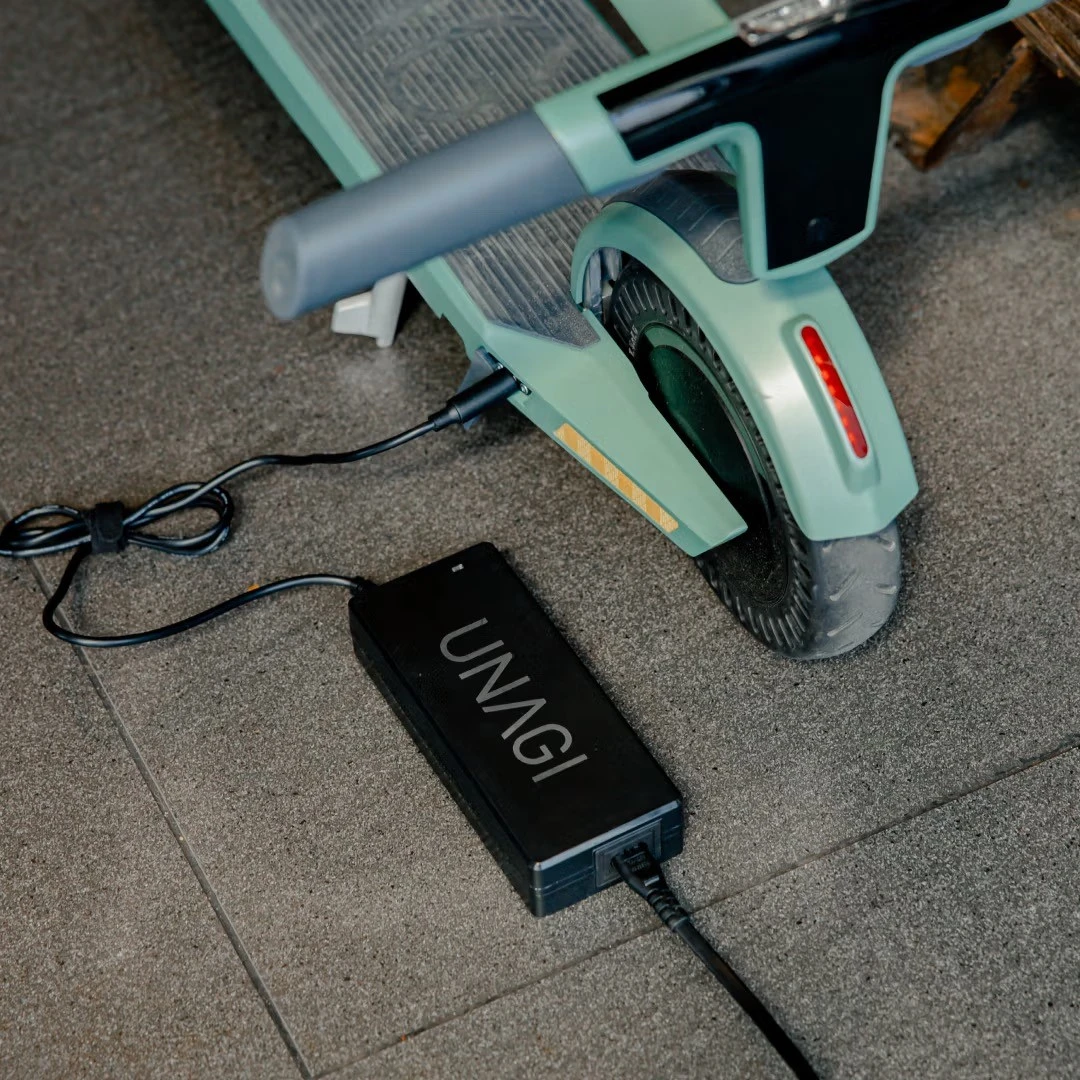

Ühendage laadija port: elektrilistel tõukeratastel on tavaliselt laadimisport, mis ühendatakse aku laadimiseks laadijaga. Aku paigaldamisel veenduge, et laadimisport oleks korralikult ühendatud, et hiljem oleks lihtne laadida.
Kontrollige ühendusi: Pärast paigaldamist kontrollige hoolikalt kõiki ühendusi, et veenduda, et need on kindlad ja et juhtmeid poleks paljalt. Veenduge, et kõik ühendused on hästi isoleeritud, et vältida lühiseid või muid elektriprobleeme.
Ohutusmeetmed
Ohutus peaks alati olema akudega töötamisel esmatähtis. Paigaldamise ja juhtmestiku paigaldamise ajal vajalike ettevaatusabinõude rakendamine tagab, et teie akusüsteem jääb turvaliseks ja tõhusaks. Siin on mõned olulised ohutusmeetmed:
Vältige lühiseid: Veenduge alati, et aku positiivsed ja negatiivsed klemmid ei puutuks juhtmestiku ühendamise ajal kokku metallesemetega. Kasutage katmata juhtmete ja ühenduspunktide katmiseks isoleerlinti, termokahanevat toru ja muid kaitsematerjale, vältides lühiseid.
Kasutage kaitsmeid ja voolukaitset: akusüsteemi kaitsmete ja voolukaitseseadmete paigaldamine on ülioluline. Kaitsmed aitavad kaitsta liigvoolu eest, ühendades vooluahela lahti, kui vool ületab ohutuid piire. Valige sobiva voolutugevusega kaitsme aku mahutavuse ja kontrolleri nõuete alusel.
Vältige ülelaadimist ja tühjenemist: ülelaadimine ja ülelaadimine on kaks peamist aku kahjustamise põhjust, eriti liitiumakude puhul. Veenduge, et akuhaldussüsteem (BMS) on korralikult paigaldatud ja töötab, kuna see jälgib aku pinget ja hoiab ära ülelaadimise või tühjenemise, aidates pikendada aku eluiga.
Regulaarne aku jälgimine: pärast paigaldamist kontrollige regulaarselt aku pinget, temperatuuri ja füüsilist seisundit. Pöörake tähelepanu turse, lekke või kahjustuste nähtudele, eriti pärast pikaajalist kasutamist. Kui märkate kõrvalekaldeid, kõrvaldage need viivitamatult, asendades või parandades aku.
Hoidke akut veest ja kõrgetest temperatuuridest eemal: vältige aku kokkupuudet veega, eriti vihmases või niiskes keskkonnas. Veenduge, et aku oleks hästi kaitstud vee sissepääsu eest. Lisaks vältige aku kokkupuudet kõrge temperatuuriga, kuna see võib põhjustada ülekuumenemist, tulekahjusid või plahvatusi.
Neid ettevaatusabinõusid järgides saate tagada, et teie elektrilise rolleri akusüsteem töötab pikka aega tõhusalt ja ohutult.
Silumine ja testimine
Kui aku paigaldamine ja juhtmestik on lõpule viidud, on järgmiseks sammuks silumine ja testimine, et tagada süsteemi nõuetekohane toimimine ja kõik ühendused. Allpool on toodud silumise ja testimise sammud.
Kontrollige aku pinget: kasutage digitaalset multimeetrit (DMM), et mõõta aku pinget ja veenduda, et see on õiges vahemikus. 24 V akusüsteemi puhul peaks pinge täielikult laetuna olema 24 volti lähedal. Kui pinge on oluliselt madalam kui 24 V, ei pruugi aku olla täielikult laetud või võib olla probleem juhtmestikus.
Kontrollige kontrolleri ja mootori ühendusi: Lülitage elektriline roller sisse ja kontrollige, kas aku ja kontrolleri vaheline pinge on stabiilne. Veenduge, et mootor töötaks sujuvalt. Kui mootor ei käivitu või teeb ebatavalisi helisid, võib aku toide olla ebapiisav, juhtmestiku ühendused on halvad või kontrolleri seadistustega seotud probleemid.
Funktsionaalsuse testimine: testige rolleri erinevaid funktsioone, nagu kiirendamine, pidurdamine ja juhtimine. Kontrollige, kas aku suudab motorollerit pidevalt toita ja kas kõik komponendid (mootor, kontroller jne) töötavad hästi koos. Kui tõukerattal on kiirenduse ajal võimsus langenud või tundub, et see on alatoidetud, kontrollige aku mahtuvust, kontrolleri sätteid või juhtmeühendusi.
Kontrollige laadimisporti: veenduge, et laadija oleks õigesti akuga ühendatud ja alustaks laadimist. Kontrollige laadija märgutuld, et veenduda, et laadimisprotsessis pole probleeme. Kui laadija ei tööta, võib probleem olla akupordis või laadijas endas.
Temperatuuri kontroll: pärast pikaajalist kasutamist kontrollige aku, kontrolleri ja mootori temperatuuri. Kui mõni komponent kuumeneb üle, võib see viidata ülevoolule, juhtmestiku probleemile või ebapiisavale soojuse hajumisele. Veenduge, et kõik osad töötavad normaalsetes temperatuurivahemikes.
Levinud probleemid ja lahendused
Kasutamise ajal võib elektritõukeratta akusüsteemis esineda mõningaid levinud probleeme. Siin on mõned neist probleemidest ja nende lahendused.
Elektriline tõukeratas ei käivitu:
Põhjus.: Selle põhjuseks võib olla aku ebapiisav laetus, juhtmestiku probleemid või kontrolleri tõrge.
Lahendus.: Esiteks kontrollige aku laetust, et veenduda, et see on täis. Kui aku on korras, kontrollige, kas aku ja kontrolleri vahelised ühendused on kindlad. Lõpuks kontrollige, kas kontroller töötab korralikult.
Akut ei laeta:
Põhjus.: Võimalikud põhjused on laadija rike, laadimispordi halb ühendus või probleemid akuhaldussüsteemiga (BMS).
Lahendus.: Kontrollige, kas laadija ja laadimisport töötavad korralikult. Kui laadija märgutuli ei sütti, proovige teist laadijat. Kui laadija töötab, kontrollige BMS-i, et see ei takistaks aku laadimist.
Aku ülekuumenemine:
Põhjus.: See võib juhtuda liigse tühjenemise, aku vananemise või laadimisprobleemide tõttu.
Lahendus.: Kontrollige, kas aku pole liiga tühjenenud, ja vältige selle kasutamist, kui aku on liiga madal. Kontrollige regulaarselt aku seisukorda ja veenduge, et see laadimise ajal üle ei kuumeneks. Kui aku vananeb, kaaluge selle väljavahetamist.
Elektrilisel tõukerattal puudub kiirenduse ajal võimsus:
Põhjus.: Probleem võib olla aku ebapiisavas laetuses, aku vananemises või kontrolleri sätetes.
Lahendus.: Kontrollige aku laetust, et veenduda, et see on täis. Kui aku on korras, kontrollige kontrolleri sätteid, et veenduda, et pole toitepiirangut ega talitlushäireid.
Probleemid aku kuvamisega:
Põhjus.: Probleem võib olla akuhaldussüsteemis (BMS), mis põhjustab ebatäpseid aku olekunäitu.
Lahendus.: Kontrollige BMS-i juhtmestikku, et veenduda, et see on õigesti ühendatud, ja jälgige iga rakku õigesti. Kui probleemid püsivad, kalibreerige BMS uuesti või asendage see.
Hooldus ja hooldus
Regulaarne hooldus ja hooldus on hädavajalikud aku eluea pikendamiseks ja elektrilise tõukeratta parima töö tagamiseks. Siin on mõned olulised hooldus- ja hooldusnõuanded:
Kontrollige regulaarselt aku pinget ja tervist: kasutage digitaalset multimeetrit, et kontrollida regulaarselt aku pinget ja veenduda, et see on heas seisukorras. Vältige aku täielikku tühjenemist enne laadimist, sest liitiumakud toimivad kõige paremini, kui need on laetud vahemikus 20%{1}}%. Vältige sügavtühjenemist, et pikendada aku eluiga.
Puhastage aku ühendusporte: puhastage perioodiliselt aku ühendusporte, et vältida tolmu ega korrosiooni kogunemist. Tolm või korrosioon võib põhjustada halva kontakti, mis mõjutab aku laadimist ja tühjenemist.
Hoidke akut kuivana: vältige aku kokkupuudet vee või niiskusega, eriti niisketes tingimustes kasutamisel. Veenduge, et patareipesa on veekindel ja takistab vee sisenemist.
Kontrollige regulaarselt akuhaldussüsteemi (BMS): BMS on akusüsteemi tuum. Kontrollige regulaarselt selle olekut, et tagada selle nõuetekohane toimimine ja jälgida aku tervist. Kui BMS-i töös esineb tõrkeid, parandage see või asendage see viivitamatult.
Aku õige hoiustamine: Kui kavatsete rollerit pikemaks ajaks hoiule panna, hoidke akut kuivas jahedas kohas. Säilitustemperatuur peaks ideaalis olema vahemikus 5–20 kraadi, vältides kõrge või madala temperatuuriga keskkondi, mis võivad aku jõudlust halvendada.
Vältige pikaajalist kasutamist kõrgel temperatuuril: tõukeratta kasutamine kõrge temperatuuriga keskkondades võib kiirendada aku vananemist. Püüdke vältida pikaajalist tõukerattaga sõitmist kuuma ilmaga, eriti suvel, et vältida ülekuumenemist ja aku kahjustamist.
Järgides neid regulaarseid hooldus- ja hooldustavasid, saate pikendada aku eluiga ja tagada, et teie elektriline tõukeratas püsib parimas seisukorras, vältides tarbetuid rikkeid ja jõudluse halvenemist.
Järeldus
Elektrilise rolleri 24 V akusüsteemi ühendamine ja hooldamine võib tunduda hirmuäratav ülesanne, kuid õigete teadmiste ja detailidele hoolika tähelepanu korral võib see olla lihtne protsess. Alates juhtmestiku põhimõtete mõistmisest kuni õige paigaldamise ja range testimiseni on igal sammul oluline roll teie rolleri sujuva ja tõhusa töötamise tagamisel. Pidage meeles, et aku korralik hooldus on sama oluline kui paigaldamine; regulaarne kontroll, nõuetekohane ladustamine ja õigeaegne tõrkeotsing võivad pikendada teie aku eluiga ja hoida teie elektritõukeratta parimas vormis.
Olenemata sellest, kas olete kogenud entusiast või elektriliste tõukerataste maailmas uustulnuk, aitab nende juhiste järgimine saavutada usaldusväärse ja kauakestva aku seadistamise.
