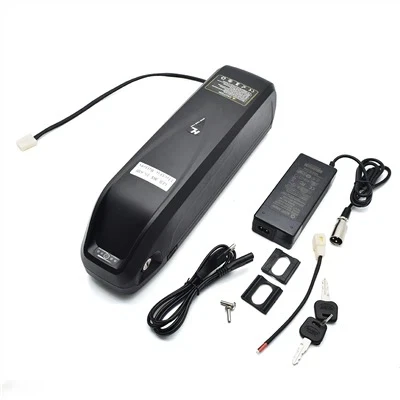

n elektrijalgrataste valdkonnas on akukomplekti jõudlus ja töökindlus elektrijalgratta üldise jõudluse määramise võti. 48V 20Ah elektrijalgratta aku on praegu levinum disain. Juhtiva akutootjana selgitab see põhjalik juhend, mis on 48 V 20 Ah aku, ja selgitab kogu 48 V 20 Ah aku valmistamise protsessi.
Aku põhitõdede mõistmine
Enne akupaki ehitamise eripäradesse sukeldumist on oluline mõista mõningaid akudega seotud põhikontseptsioone.
Pinge ja võimsus
Pinge (V):See on elektripotentsiaali mõõt. Kõrgem pinge näitab, et teie eBike'i mootoril on rohkem võimsust. 48 V aku on eBike'i jaoks tavaline, pakkudes head võimsuse ja tõhususe tasakaalu.
Mahutavus (Ah):Ampertundides (Ah) mõõdetuna näitab see arv, kui palju energiat aku suudab salvestada. 20Ah aku suudab teoreetiliselt toita 20 amprit üheks tunniks või 1 ampriks 20 tunniks. Mida suurem on võimsus, seda kauem saate oma eBike'iga sõita ilma laadimiseta.
Vatt-tunnid (Wh)
Aku energiamahu paremaks mõistmiseks saate arvutada vatt-tunde (Wh) järgmise valemi abil:
Wh=V × Ah
48V 20Ah aku puhul oleks energiamahutavus:
48V × 20Ah=960Wh
See tähendab, et teie aku suudab pakkuda 960 vatti ühe tunni või 480 vatti kahe tunni jooksul, mistõttu sobib see pikamaasõitudeks.
Patareide tüübid
Aku keemia valik on ülioluline. Kuigi pliiakusid kasutatakse tavaliselt, on need raskemad ja vähem tõhusad kui liitiumakud. Liitiumioonakud, eriti liitiumpolümeer (LiPo) ja liitiumraudfosfaat (LiFePO4), pakuvad suuremat energiatihedust, kergemat kaalu ja pikemat elutsüklit, muutes need ideaalseks eBike’i rakenduste jaoks.
Jada- ja paralleelühendused
Akukomplekti kujundamisel on oluline mõista, kuidas akusid ühendada. Tavaliselt kasutate jada- ja paralleelühenduste kombinatsiooni.
Seeria ühendus
Jadaühenduses on ühe aku positiivne klemm ühendatud järgmise negatiivse klemmiga. Pinged liidetakse, samas kui võimsus jääb samaks.
Näide: 48 V aku loomiseks peate ühendama järjestikku 3,7 V liitiumioonaku 13 elementi (3,7 V x 13=48, 1 V).
Paralleelühendus
Paralleelühenduses on kõik positiivsed klemmid omavahel ühendatud ja kõik negatiivsed klemmid on ühendatud. Pinge jääb samaks, samal ajal kui võimsus suureneb.
Näide: 20Ah võimsuse saavutamiseks võite paralleelselt ühendada kaks 10Ah elementi.
Konfiguratsiooni valimine
Jada- ja paralleelühenduste kombineerimine võimaldab teil oma akut kohandada. Näiteks võib teil olla järjestikku 13 elementi, igaüks 20 Ah, et luua võimas ja töökindel 48 V 20 Ah aku.
Teie materjalide ettevalmistamine
Enne ehitamise alustamist koguge kokku vajalikud materjalid ja tööriistad:
Materjalid
- Akuelemendid: valige kvaliteetsed liitiumioonelemendid, tagades, et need vastavad teie nõutavale pingele ja võimsusele.
- Akuhaldussüsteem (BMS): see komponent kaitseb akut ülelaadimise, sügavtühjenemise ja lühiste eest, tagades ohutuse ja pikaealisuse.
- Pistikud ja juhtmestik: kasutage sobiva mõõturiga traati ja pistikuid, et juhtida voolu ilma ülekuumenemiseta.
- Termokahanevad torud: isoleerimiseks ja kaitseks.
- Aku korpus: aku mahutamiseks ja kaitsmiseks.
- Kaitsmed: täiendava ohutuse tagamiseks vältige liigset voolu.
Tööriistad
- Jootekolb: Turvaliste ühenduste loomiseks.
- Multimeeter: pinge ja järjepidevuse testimiseks.
- Traadieemaldajad: juhtmete ettevalmistamiseks.
- Kuumutuspüstol: termokahanevate torude paigaldamiseks.
Akukomplekti kujundamine
Nüüd, kui teil on materjalid, on aeg kujundada oma akupakett. Siin on mõned peamised kaalutlused.
Paigutus
Planeerige oma akuelementide paigutus. Veenduge, et need sobiksid kindlalt korpusesse, võimaldades õhuvoolu, et vältida ülekuumenemist.
Ühenduse strateegia
Otsustage oma seeria- ja paralleelkonfiguratsiooni üle. Näiteks kui kasutate 18650 lahtrit, võite paigutada need 13s2p-sse (13 järjestikku, 2 paralleelselt), et tagada jõuline 48V 20Ah seadistus.
Ohutusfunktsioonid
Kaasake oma disaini turvaelemendid. BMS peaks olema hoolduseks kergesti ligipääsetav. Võimalike ülekoormuste vältimiseks veenduge nõuetekohaselt kaitstud.
Üksikasjalikud juhised
1. samm: rakkude ettevalmistamine
Kontrollige iga rakku kahjustuste või defektide suhtes.
Kasutage iga elemendi pinge testimiseks multimeetrit. Veenduge, et nende pinge oleks tihedalt kooskõlas.
2. samm: rakkude ühendamine
- Seeria ühendus:
Jootke esimese raku positiivne klemm järgmise lahtri negatiivse klemmiga.
Korrake, kuni kõik lahtrid on järjestikku ühendatud.
- Rööpühendus (kui on):
Ühendage kõik positiivsed klemmid kokku ja kõik negatiivsed klemmid kokku elementide jaoks paralleelselt.
3. samm: BMS-i installimine
Ühendage BMS vastavalt tootja juhistele. Tavaliselt hõlmab see iga seeriaelemendi ühendamist vastavate BMS-i terminalidega.
4. samm: aku sulgemine
Asetage kokkupandud aku korpusesse.
Katmata ühenduste katmiseks ja isolatsiooni tagamiseks kasutage termokahanevat toru.
5. samm: lõplik testimine
Enne korpuse tihendamist kontrollige pakendi kogupinget multimeetriga. See peaks olema umbes 48 V.
Testige BMS-i funktsionaalsust, simuleerides laadimis- ja tühjendustsüklit.
Laadimine ja hooldus
Laadimine
- Kasutage laadijat, mis ühildub teie aku pinge ja keemiaga. Ohutu laadimise tagamiseks tuleks kasutada 48 V liitiumakulaadijat.
- Ülelaadimise vältimiseks jälgige laadimisprotsessi. BMS aitab seda hallata, kuid hea tava on sellel silma peal hoida.
Hooldusnõuanded
- Regulaarsed kontrollid: kontrollige perioodiliselt üksikute elementide pinget, et tagada nende tasakaalus püsimine.
- Temperatuuri jälgimine: veenduge, et aku ei kuumeneks töö või laadimise ajal üle.
- Puhastamine: Hoidke klemmid puhtad ja korrosioonivabad.
Korduma kippuvad küsimused (KKK)
1. Kui kaua minu 48V 20Ah aku vastu peab?
Aku eluiga sõltub kasutamisest, laadimisharjumustest ja hooldusest. Üldiselt võivad liitiumakud kesta 500–1000 laadimistsüklit.
2. Kas akukomplekti ise valmistamine on ohutu?
Kui seda tehakse õigesti ja ohutult, võib oma aku valmistamine olla ohutu. Kasutage alati kvaliteetseid komponente ja järgige ohutusjuhiseid.
3. Mida teha, kui mul pole jootmise kogemust?
Kaaluge vanametalli jootmise harjutamist või otsige abi kelleltki, kes on kogenud. Õiged ühendused on ohutuse ja jõudluse jaoks üliolulised.
4. Kas ma saan selle asemel kasutada pliiakusid?
Kuigi saate kasutada pliiakusid, on need raskemad ja madalama efektiivsusega võrreldes liitiumakudega, mis võib mõjutada teie eBike'i jõudlust.
Järeldus
48 V 20 Ah aku loomine on rahuldust pakkuv projekt, mis võib teie eBike’i kasutuskogemust märkimisväärselt täiustada. Põhiprintsiipe mõistes, õigeid materjale kogudes ja süstemaatilist lähenemist järgides saate luua usaldusväärse ja tõhusa aku, mis on kohandatud teie vajadustele. Seadke alati esikohale ohutus ja hooldus, et aku saaks teid aastaid hästi teenida. Head ratsutamist!
Hankige otse 48 V 20 Ah elektriratta aku tasuta näidiseid

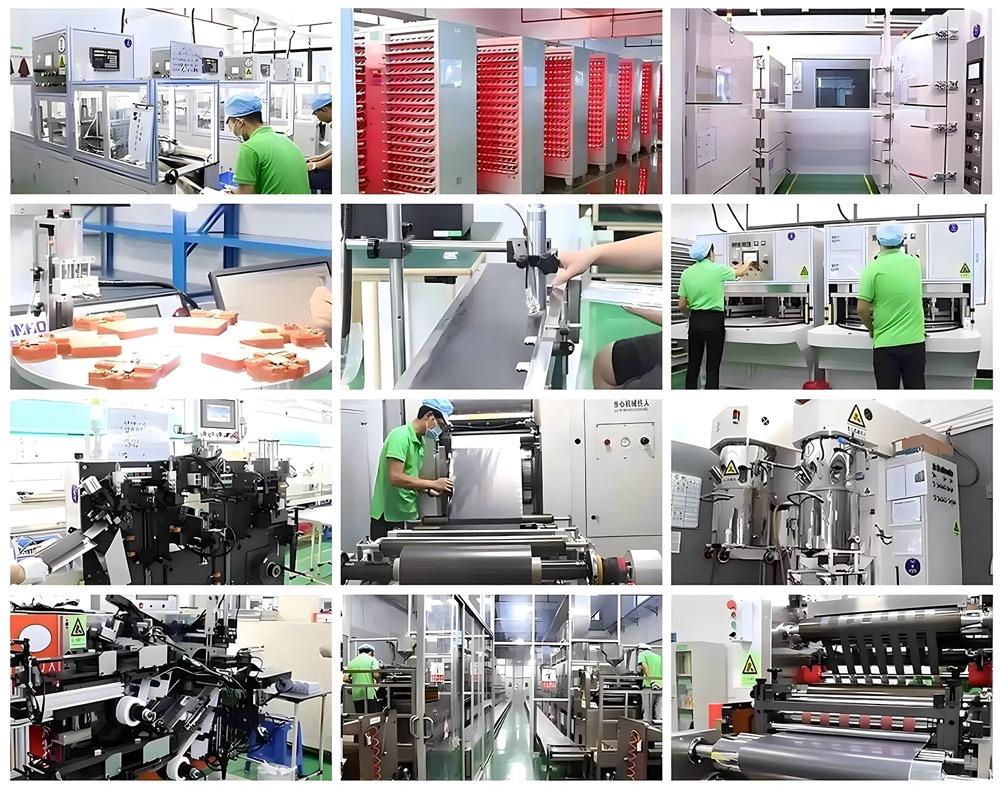

GEB, General Electronics Technology Co., LTD. bränd, on juhtiv Shenzhenis asuv elektrijalgrataste liitiumakude tootja. Meie 2009. aastal asutatud tehases töötab üle 180 inimese ja aastakäive ületab 30 miljonit USD. Oleme spetsialiseerunud tipptasemel liitiumakudele, keskendudes ohutuse ja jõudluse tagamiseks liitiumraudfosfaadi tehnoloogiale. Meie ainulaadne plastkorpus suurendab isolatsiooni- ja kemikaalikindlust, pakkudes suuremat ohutust ja paremat laadimisvõimet madalal temperatuuril. Null ohutusjuhtumite arvuga GEB on saavutanud kodumaiste ja rahvusvaheliste klientide seas tugeva maine, mis teeb meist usaldusväärse valiku ohutute liitiumakude jaoks. Tasuta näidiste saamiseks võtke meiega kohe ühendust meili teel (sales@gebattery.co)
