Tänapäeva kiiresti{0}}arenevas elektrifitseerimise ja taastuvenergia maailmas on akudest saanud innovatsiooni tuksuv süda,-alates elektrisõidukitest (EV) kuni e-jalgratasteni, energiasalvestussüsteemideni ja nutiseadmeteni. Akukontseptsiooni muutmine usaldusväärseks masstooteks-on aga palju enamat kui tehniline ülesanne; see on keerukas inseneriteekond, mis nõuab valdkondadevahelist-koostööd, täpset juhtimist ja pidevat optimeerimist.
See artikkel juhatab teid läbi kogu aku arendusprotsessi prototüübist masstootmiseni, selgitades, kuidas professionaalsed OEM-i/ODM-i tootjad muudavad ideed tõelisteks,{0}}turuvalmis akudeks.
Miks akuarendus on süsteemitehnoloogia?
Akude arendamine ei ole lihtsalt elementide komplekteerimine. See on süsteemitehniline protsess, mis ühendab elektrokeemia, materjaliteaduse, mehaanilise disaini, elektroonika ja tootmise oskusteabe{1}}.
Edukas aku peab leidma täpse tasakaalu:
- Jõudlus: energiatihedus, tsükli eluiga, laadimiskiirus
- Ohutus: termiline stabiilsus, kaitsev disain, sertifitseerimisvastavus
- Kulud ja valmistatavus: skaleeritav disain ja tarneahela tõhusus
Tänapäeva liitium-ioonide ja LiFePO₄ ökosüsteemides mõjutab iga disainiotsus-rakukeemiast BMS-i algoritmini-lõplikku kulu, jõudlust ja ohutust. Selle süsteemi{4}}taseme tasakaalu mõistmine on tõhusa tootearenduse ja jätkusuutliku konkurentsivõime võti.
1. etapp: nõuete määratlemine ja kontseptsiooni kujundamine
Iga suurepärane akuprojekt saab alguse selgest määratlusest, mida toode peab saavutama.
Turu ja tehniliste nõuete analüüs
Erinevatel tööstusharudel on väga erinevad prioriteedid:
- Elektrisõidukite akud: keskenduge energiatihedusele ja{0}}kiirlaadimisvõimalusele
- E-jalgratta või e-tõukeratta akud: seadke esikohale suurus, kaal ja vastupidavus
- Energiasalvestussüsteemid: rõhutage tsükli eluiga ja kulutõhusust
- Tarbeelektroonika: nõuda kompaktsust ja ohutust
Need turuvajadused muudetakse tehnilisteks parameetriteks, nagu nimipinge, võimsus, sisetakistus, tsükli eluiga, tühjenemiskiirus ja töötemperatuur. Samal ajal peavad arendajad arvestama kulupiirangutega, kuna sellised materjalid nagu katoodaktiivsed ained (nt NCM, LFP) ja elektrolüüdid moodustavad 60–70% kogukuludest.
Ideekujundus ja teostatavuse kinnitamine
Kui peamised spetsifikatsioonid on määratletud, valivad insenerid rakkude keemia (LFP ohutuse ja pika eluea tagamiseks, NCM suurema tiheduse jaoks) ning alustavad 3D-modelleerimist ja prototüübi korpuse projekteerimist.
Varased proovid tehakse sageli CNC-töötluse või 3D-printimise teel, mis võimaldab meeskondadel enne masstootmisvormidesse investeerimist kiiresti kontrollida struktuuri, suurust ja termilist disaini.
2. etapp: inseneri prototüübi arendamine
Pärast kontseptsiooni kinnitamist liigub projekt prototüübi{0}}projekteerimisele, mis ühendab idee ja valmistatava toote vahel.
Materjalisüsteem ja elektroodide arendamine
See etapp keskendub{0}}katoodi/anoodi koostiste peenhäälestamisele, katte ühtlusele ja suspensiooni juhtimisele.
- Katood: sageli alumiiniumfooliumist alus; katte paksus ja rulli -pressimise tihedus (NCM puhul 3,3–3,5 g/cm³) mõjutavad otseselt mahtuvust.
- Anood: vaskfooliumist alus; grafiidi ja räni sisalduse tasakaal määrab tsükli stabiilsuse.
- Elektrolüüt: lisandid ja Li-soola kontsentratsioon on optimeeritud stabiilse SEI moodustumise ja madala impedantsi tagamiseks.
Mehaaniline ja soojusjuhtimise projekteerimine
Aku struktuur peab tagama jäikuse, isolatsiooni ja tõhusa soojuse hajumise.
Soojusmodelleerimine aitab hoida temperatuuri erinevusi ±2 kraadi piires moodulite sees, -mis on oluline kasutusea pikendamiseks.
Mõned täiustatud paketid integreerivad äärmuslike tingimuste kontrollimiseks faaside{0}}vahetusmaterjale või soojustorusid.
Akuhaldussüsteemi (BMS) arendamine
BMS toimib aku "ajuna", haldab ohutust, energiabilanssi ja sidet.
Põhifunktsioonide hulka kuuluvad:
Täpne SOC/SOH hinnang (kasutades adaptiivseid Kalmani filtreid, viga väiksem kui 3%)
Rakkude tasakaalustamine kasutatava võimsuse parandamiseks
Termiline kooskõlastamine jahutussüsteemiga
Vastavus funktsionaalsetele ohutusstandarditele ISO 26262
Riistvara-in{-silmus (HIL) testimine tagab, et BMS töötab kõigis rikete korral usaldusväärselt.
3. etapp: protsessiarendus ja katsetootmine
Enne masstootmist peavad insenerid kinnitama, et projekteerimiskavatsusi saab järjepidevalt mastaabis korrata.
Elektroodide tootmisprotsess
See hõlmab läga segamise, katmise, kuivatamise ja kalandrimise täpset juhtimist:
- Optimaalne lobri viskoossus tagab ühtlase katte ja nakkumise.
- Kahepoolne{0}}kate suurendab läbilaskevõimet, kuid nõuab täiustatud pingekontrolli.
- Kalandreerimine määrab elektroodi tiheduse; liigne kokkusurumine kahjustab tsükli eluiga.
Rakkude kokkupanek ja moodustamine
Sõltuvalt vormitegurist:
- Haavaelemendid on tõhusad silindriliste vormingute jaoks (kiirus kuni 4 PPM).
- Virnastatud elemendid saavutavad suurema energiatiheduse ja parema konsistentsi, eelistatavalt tahkis{0}}või kotikeste puhul.
Moodustamis- ja vananemisprotsessid on kriitilise tähtsusega{0}}järkjärguline laadimine loob stabiilse SEI kihi ja täpne võimsuse klassifitseerimine tagab toote järjepidevuse.
4. etapp: testimine, valideerimine ja sertifitseerimine
Ükski aku ei tule turule ilma põhjaliku kontrollita ohutuse, jõudluse ja vastupidavuse tagamiseks.
Jõudlus- ja tsüklitestid
Patareide seisukorda{0}}hinnatakse mitmel korral:
- Mahutavus ja sisetakistus erinevatel temperatuuridel (-30-60 kraadi)
- Tsükli kasutusiga 25 kraadi ja 45 kraadi juures 1C laadimise/tühjenemise all
- Kalender vananeb kõrgel{0}}temperatuuril säilitamise ajal
Ohutustestid
Hõlmab ülelaadimise,{0}}lühise, muljumise, vibratsiooni, termošoki ja küünte läbitungimise teste.
Termilise jooksmise simulatsioon on oluline soojuse leviku hindamiseks{0}}jõuline rakkude vahe ja õhutuskonstruktsioon võib ahelreaktsiooni edasi lükata rohkem kui 15 minuti võrra.
Vastavus ja sertifikaadid
Sõltuvalt sihtturgudest võib sertifikaat hõlmata järgmist:
- UN38.3, CE, IEC62133 – ekspordiks ja transpordiks
- UL2271/1973, SAE J2929 – Põhja-Ameerika standarditele
- GB38031 – Hiina EV akudele
Sertifitseerimise planeerimine 3–6 kuud ette hoiab ära tootmise viivitused ja tagab sujuva ülemaailmse tarne.
5. etapp: masstootmine ja pidev täiustamine
Kui projekteerimine ja valideerimine on lõpetatud, läheb projekt masstootmisse,{0}}kus inseneri täpsus vastab tehase distsipliinile.
Tootmisliini seadistamine ja kinnitamine
Kaasaegsed liitiumakutehased saavutavad üle 80% automatiseerituse.
Laserlõikamine, täppisvirnastamine ja automatiseeritud keevitamine tagavad järjepidevuse, samas kui PPAP (tootmisosa kinnitamise protsess) kinnitab kriitiliste parameetrite CPK väärtused üle 1,33.
Kvaliteedikontroll ja tarneahela juhtimine
MES- ja SPC-süsteemide rakendamine võimaldab -reaalajas jälgida 200+ kvaliteedikontrolli punkti, vähendades tagasilükkamise määra kuni 40%.
Toormaterjale (nt katoodpulbri osakeste suurust, niiskusesisaldust) jälgitakse, et tagada jälgitavus ja pikaajaline stabiilsus.
Pidev optimeerimine
Masstootmine ei ole lõpp,{0}}see on pideva täiustamise algus.
Klientide tagasiside ja väliandmete analüüsi kaudu saavad insenerid täpsustada struktuuri, optimeerida BMS-i algoritme (OTA-värskenduste kaudu) ja valmistada ette järgmise-põlvkonna uuendusi, nagu tahkis{1}}integratsioon või kiiremad laadimisplatvormid.
Järeldus
Teekond prototüübist masstootmiseni peegeldab kaasaegse inseneri koostöökunsti-, mis on teaduse, disaini ja tootmisdistsipliini sujuv segu. Iga etapp nõuab elektrokeemia, mehaanilise disaini ja tarkvarasüsteemide eriteadmisi, testimist ja meeskonnatööd. Kui järgmise-põlvkonna tehnoloogiad, nagu tahkis-ja naatrium{5}}ioonakud, valmivad, areneb protsess edasi.

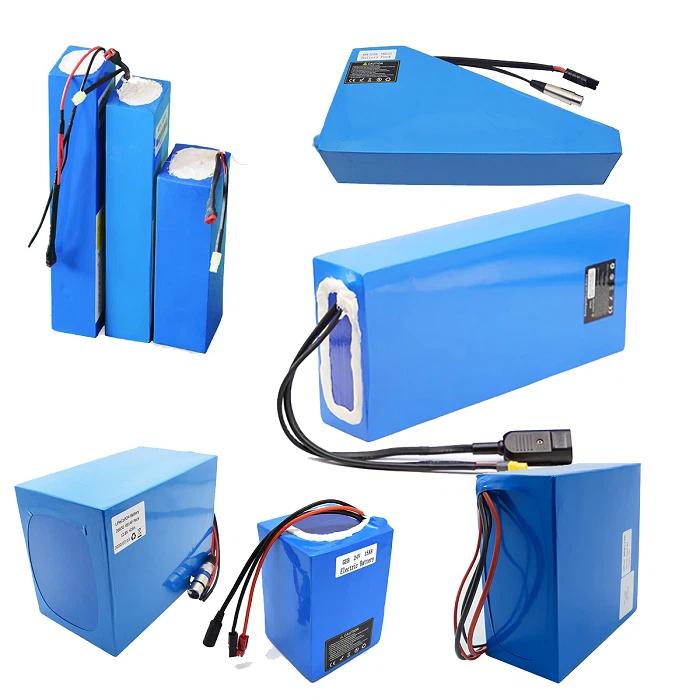

GEB on General Electronics Technology Co., LTD. bränd ja professionaale-jalgrattaakude tootja.

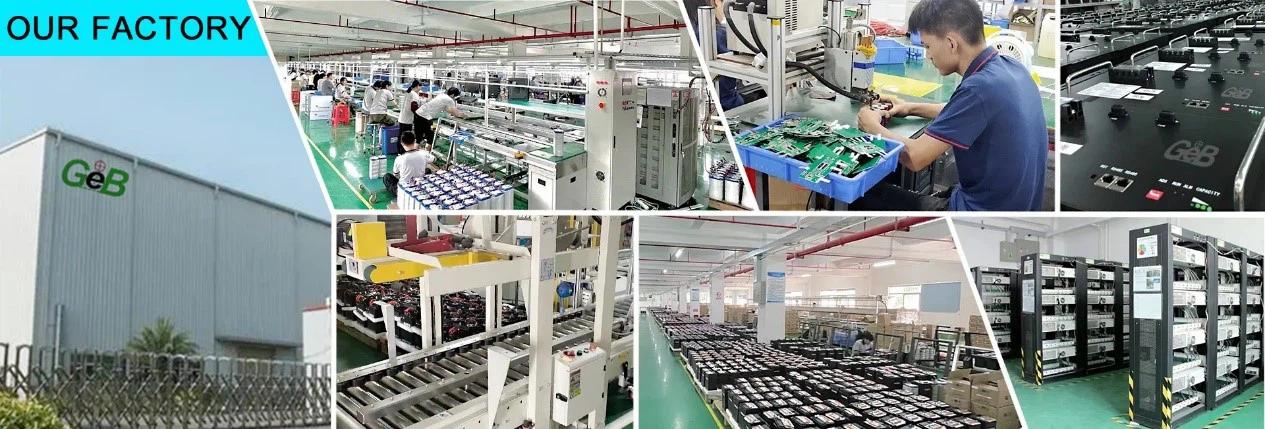

Alates meie tehase asutamisest 2009. aastal on GEB pühendunud kvaliteetsete, suure jõudlusega-ja keskkonnasõbralike liitiumakude pakkumisele Euroopa ja Põhja-Ameerika e-jalgrattaturgudele. Aastate jooksul oleme loonud ülemaailmsete klientide seas tugeva maine, järgides oma põhiväärtusi innovatsiooni, kvaliteeti, teenindust ja vastutust.
