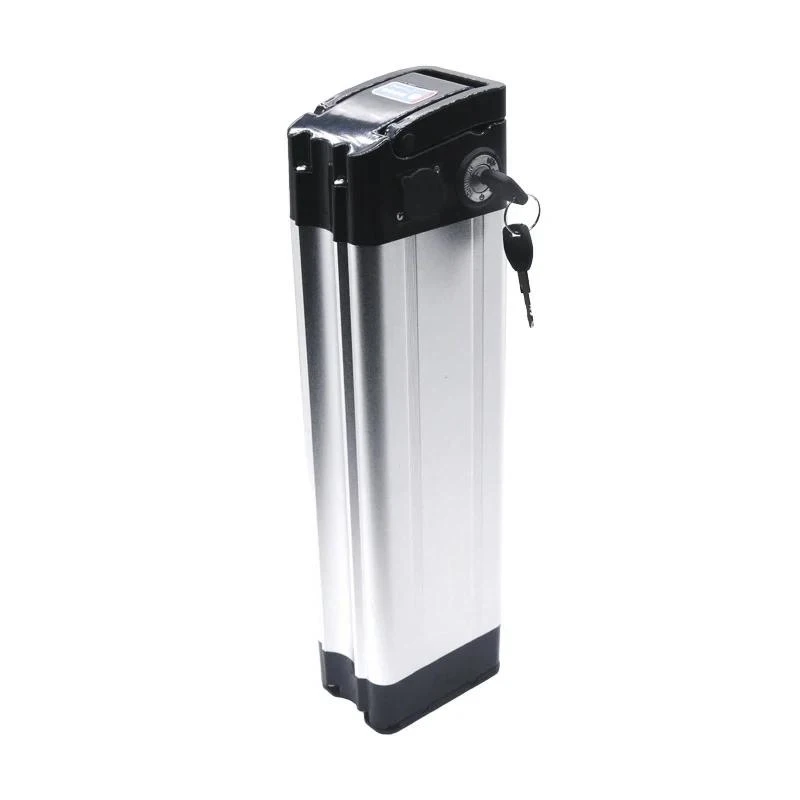

Akutehnoloogia arendamisega on elektrilised jalgrattad muutunud paljude inimeste pendelrände peamiseks valikuks. Kuna enamik elektrilisi jalgrattapatareisid on eemaldatavad, asendavad paljud kasutajad sageli akusid ise. Mõned ebaprofessionaalsed kasutajad kasutavad koos erineva pingega akusid ja mootoreid. Aastakümnete pikkuse kogemusega Ebike aku tootmisel esitatakse meile sageli küsimus: C36 V aku ühendatakse 48 V mootoriga?
Kuigi tehniliselt on võimalik toita 48 V mootorit a36 V aku, Pinnal võib idee tunduda lihtne - lõppude lõpuks kasutavad mõlemad komponendid alalisvoolu ja ka pistik võib olla rakendatav. Kuid selle mugavuse taga on rea tehnilisi raskusi ja võimalikke ohutusohte.
E-jalgrattasüsteemide pinge mõistmine
Selleks, et mõista, miks pinge ühilduvus on oluline, on oluline mõista, milline pinge tähistab e-jalgratta elektriarhitektuuris. Pinge on potentsiaalne erinevus, mis juhib elektrivoolu akust läbi kontrolleri ja mootorisse. Mõelge sellele kui rõhkule, mis surub elektrit läbi süsteemi. Mida kõrgem on pinge, seda rohkem on energiat vaja, et muud komponendid on selle käsitsemiseks mõeldud.
E-jalgrattasüsteemid on tavaliselt konstrueeritud fikseeritud pingetasemete ümber, 36 V ja 48 V on kaks kõige levinumat. See pingereiting mõjutab mootori kiirust, pöördemomendi väljundit ja tõhusalt kasutamist.
Siit saate teada, kuidas põhikomponendid on seotud:
- Pinge (V) määrab elektrirõhu
- Vool (AH) määrab, kui palju aku saab tunniga kohale toimetada
- Energia (WH) arvutatakse pinge × AMP-tundidena, mis tähistab kogu energiasalvestust
48 V jaoks optimeeritud süsteem eeldab, et see pingetase töötab oma kontrolleri loogika, reguleerib elektrivoogu ja vastab mootori jõudlusvõlakirjadele. 36 V aku vahetamine katkestab selle tasakaalu, põhjustades ebatõhususe ja vigade kaskaadne mõju.
Mis juhtub, kui kasutate 48 V mootoris 36 V aku?
Ehkki 36 V aku võib füüsiliselt ühendada 48 V mootori süsteemiga, ohustatakse kogu seadistuse elektriline käitumine. Allpool on jaotus sellest, mida kasutajad võivad sellise ebakõla proovimisel oodata.
Tulemuslikkuse mõju
Esiteks ei suuda 36 V aku lihtsalt piisavalt elektrirõhku anda, et juhtida 48 V mootorit selle kujundatud jõudlustasemel. Selle tulemusel kogevad kasutajad sageli:
- Raskused mootori käivitamisel, eriti koormuse või ülesmäge all
- Aeglane kiirendus ja märgatavalt madalam tippkiirus
- Mootori seiskumine nõudlike stsenaariumide korral ebapiisava toiteallika tõttu
Sisuliselt on mootor alaveoks, põhjustades selle töötava potentsiaali tunduvalt madalamale.
Aku halvenemine
Ebakõla sunnib süsteemi kõrgemat voolu joonistama, et kompenseerida alumist pinget. See paneb aku tohutult koormust:
- Aku tühjeneb kiiremini, kui see oli mõeldud
- Sisekomponendid võivad kõrgendatud voolu tõttu üle kuumeneda
- Korduv stress lühendab aku üldist kasutusaega ja suurendab raku rikke riski
See stsenaarium on eriti ohtlik, kui akul puudub tugev termiline juhtimine, kuna pikaajaline stress võib põhjustada termilist põgenemist või pöördumatuid rakukahjustusi.
Ohutusoht
Lisaks jõudlusele ja kulumisele on ohutus võib -olla kõige pakilisem mure. Aluseline süsteem võib põhjustada mootori kontrolleris tahtmatu käitumise, näiteks ebakorrektse signaali töötlemise või kaitseahelate kaasamise ebaõnnestumise. Lisaks:
- Mootor võib madala efektiivsuse tõttu üle kuumeneda
- Kontrolleri või aku kaitsesüsteemides võib ebanormaalne pinge mööda minna või segadusse ajada
- Halvim stsenaarium: lühised või komponentide läbipõlemine
Lühidalt öeldes võib näiliselt väike otsus kasutada 48 V mootoriga 36 V aku kasutamist ahelreaktsiooniga nii mehaaniliste kui ka ohutus tagajärgedega.
Motoorsete kontrollerite ja BMS -i roll
E-jalgratta võimsuse reguleerimise keskmes on motoorne kontroller. See toimib väravavahina, tõlkides aku energia pöördemomendisse ja kiiruse väljunditesse, mida sõitjad kogevad. Kontrollerid on ette nähtud konkreetsete pingevahemike jaoks ja nende toitmiseks madalam pinge kui kavandatud häirib seda kalibreerimist.
Kaasaegsetel kontrolleritel on madalapinge piirimismehhanismid, mis võivad takistada mootori käivitamist, kui sisendpinge on liiga madal. Isegi kui süsteem on sisse lülitatud, käitub selle sisemine loogika tõenäoliselt ettearvamatult, põhjustades mootori ebakorrektset väljundit või täielikku väljalülitust koormuse all.
Samal ajal mängib aku sisse põimitud akuhaldussüsteemi (BMS) kriitilist rolli aku tervise jälgimisel. BMS jälgib pingetaset, rakkude tasakaalu, temperatuuri ja laengu\/tühjenemise käitumist. Vaitumuse stsenaariumi korral:
- BMS võib pingesignaale valesti tõlgendada ja ära hoida energia kohaletoimetamist
- See võib kaitsefunktsioone enneaegselt sõita või vajadusel sekkuda
- Kui BMS ei ole loodud liidestamiseks kõrgema hinnaga mootori\/kontrolleri kombinatsiooniga, on pikaajaline töökindlus ohus
Mõlemas komponendis ei ole õige pinge joondamine valikuline-see on ohutu ja tõhusa toimimise alus.
Kas saate selle toimimiseks kasutada muundurit?
Lahendusi uurivate sõitjate jaoks võib DC-DC Boosti muundur pakkuda ahvatlevat lahendust. Need seadmed on loodud madalama pinge (antud juhul 36 V) suurendamiseks kõrgemale (nagu 48 V), võimaldades teoreetiliselt madalamapinge aku kõrgemapingemootori toiteallikaks. Kuid kuigi tehniliselt teostatav, on kaaluda mitmeid praktilisi ja jõudlusega seotud hoiatusi.
Esiteks põhjustavad sellised muundurid tõhususe kaotust. Pingemuundumise läbiviimiseks kasutatav energia ei tulene vabajõu jaoks, kuna protsessi ajal kuumus. See vähendab süsteemi üldist efektiivsust ja paneb muunduri endale täiendava soojuskoormuse.
Teiseks sobivad need seadmed harva suure võimsusega rakenduste jaoks nagu e-jalgratta mootorid, mis nõuavad sageli kiirenduse ajal või mägede ronimisel järsku voolupurske. Enamik turul olevaid taskukohaseid muundureid on optimeeritud madala vooluga süsteemide jaoks. Nende kavandatud väljundhinnangutest kaugemale lükamine võib äärmuslikel juhtudel põhjustada ülekuumenemist, rikkeid või isegi elektrilist tulekahju.
Kolmandaks lisab muundurile tuginemine süsteemile keerukust ja võimalikku ebastabiilsust. Võib ilmneda pingetõusu, kontrolleri valesti suhtlemine või ebajärjekindel vooluvool, eriti kui muundur ei ole ideaalselt sobitatud mootori ja kontrolleri reageerimisomadustega.
Lühidalt, kuigi võimendusmuundur võib töötada kontrollitud, vähese energiatarbega keskkonnas või lühiajalise katsena, ei ole see soovitatav pikaajaline lahendus 48 V mootori toiteallikaks 36 V akuga-eriti kasutajatele, kes soovivad töökindlust, ohutust ja järjepidevat jõudlust.
Soovitatavad turvalised alternatiivid
Kui teie eesmärk on säilitada oma e-jalgratta süsteemi terviklikkus ja jõudlus, on kõige ohutum ja tõhusam lahendus selge: kasutage 48 V aku 48 V mootoriga. See tagab süsteemi täieliku ühilduvuse, optimaalse energia kohaletoimetamise ja usaldusväärse soojushalduse-kõik on üliolulised nii ratturi ohutuse kui ka pikaajalise aku tervishoiu jaoks.
Eelarveteadlike kasutajate või vanemate osade ümberpöörajate jaoks on aga alternatiivseid lähenemisviise, mis võivad pakkuda turvalisemat integreerimist ilma süsteemi kahjustamata:
1. võimalus: alandage kogu süsteem 36 V
Selle asemel, et sundida 36 V aku 48 V mootori toetamiseks, võib olla otstarbekas asendada mootor ja kontroller 36 V -ga hinnatud komponentidega. See võimaldab teil aku täielikult ühilduvas ökosüsteemis uuesti kasutada.
Kompromiss? Tõenäoliselt kogete väiksemat kiirust ja pöördemomendi väljundit, kuid saate süsteemi stabiilsuse ja ohutuse eelise. Juhuslike sõitjate või linnade pendelrände jaoks võib 36 V seadistus pakkuda rohkem kui piisavat jõudlust.
2. võimalus: kinnitage pinge hinnangud enne muudatusi
Enne riistvara muutmise proovimist kontrollige alati mootori, kontrolleri ja aku nimiväärtust. Selle teabe võib tavaliselt leida:
- Mootori või aku sildile trükitud
- Tootejuhendis
- Algseadmete tootja (OEM) spetsifikatsioonidest
Ärge kunagi eeldage ühilduvust, mis põhineb pistiku kujul või üldisel välimusest-palju kahjustavad ebakõlad ilmnevad valesti informeeritud arvamise tõttu.
Lõplik otsus
Tehnilise ja ohutuse seisukohast ei ole 36 V aku ühendamine 48 V mootorini ühendamine soovitatav. Kuigi mootor võib mõnel juhul sisse lülitada, kannatab jõudlus, komponentide eluiga väheneb ja ülekuumenemise või ebaõnnestumise oht suureneb oluliselt.
Kaasaegsetes e-jalgrattasüsteemides ei ole ühilduvus soovitus-see on nõue. Iga komponent, alates BMS -ist kuni kontrollerini, on optimeeritud konkreetse pingevahemiku toimimiseks. Nende väärtuste sobimatus kahjustab mitte ainult tõhusust, vaid ka teie sõidu ohutust.
Kui suhtute pikaajalise jõudluse ja oma investeeringu kaitsmisesse tõsiselt, eelistage korralikult sobitatud süsteemi. Õige aku või komponendi lisakulud kaaluvad kaugelt üles meelerahu, süsteemi pikaealisuse ja üldise sõidukvaliteedi tõttu.
KKK
Q1: kas 48 V mootor võib alata 36 V -ga?
Jah, aga nõrgalt. Mootor võib keerutada, kuid pöördemoment ja kiirus on märkimisväärselt piiratud ja see võib koormuse alla seiskuda.
Q2: kas see kahjustab mu akut või mootorit?
Jah, see saab. 36 V aku ülemäärase voolu joonistamine 48 V mootori toiteallikaks suurendab sisemist takistust, põhjustades ülekuumenemist, aku kiiremat kulumist ja potentsiaalset süsteemi tõrket.
3. küsimus: kas tehnik saab aidata mul süsteemi ümber juhtida?
Mõnel juhul jah. Kvalifitseeritud tehnik võib aidata mootorit alandada või vahetada kontrollerit ühilduva 36V süsteemi loomiseks. Selliseid modifikatsioone tuleks siiski teha ainult riskide ja tootja spetsifikatsioonide täieliku mõistmise korral.
